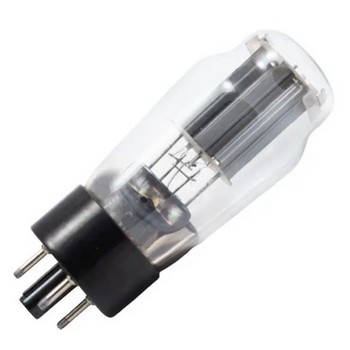

Радіолампа 5Ц4С кенотрон двоанодний
Радіолампа 5Ц4С кенотрон двоанодний непрямого розжарення - призначений для випрямлення змінної напруги струму промислової частоти.
Застосовується в випрямних пристроях різної радіоапаратури. Кенотрон 5Ц4С схожий за параметрами та розташуванню виводів з кенотроном 5Ц4М, але має більшу висоту балона.
Основні параметри
- Напруга розжарення 5 ±0,5 В
- Змінна ефективна напруга вторинної обмотки трансформатора 2x500 В
- Опір у ланцюгу анода 4700 Ом
- Місткість фільтра 5 мкФ
- Струм розжарення 2 А
- Випрямлений струм 122 мА
- Випрямлений струм при напрузі 4,5 В 100 мА
- Найбільша напруга розжарення 5,5 В
- Найменша напруга розжарення 4,5 В
- Найбільша амплітуда зворотної напруги анода 1350 В
- Найбільше середнє значення випрямленого струму 125 мА
- Найбільша амплітуда струму анода 375 мА
- Оформлення скляне з октальним цоколем
- Катод оксидний непрямого розжарення
- Працює в будь-якому положенні
- Термін служби не менше 500 годин
- Цоколь октальний з ключем 4 штирі
- Розташування штирків РШ5-1
- Маса не більше 45 г
- Рік випуску 1969
