Флюси для пайки: Все, що потрібно знати перед покупкою

Пайка є невід'ємною частиною електроніки та електротехніки. Не малу роль в її технології відіграє правильний вибір флюсу. Саме від нього залежить забезпечення надійного та якісного з'єднання, правильність розподілу припою на поверхнях, які паяють. У цій статті ми розглянемо різновиди флюсів, їх характеристики, як вибрати відповідно до конкретних ситуацій, та інші корисні відомості як для початківців, так і для досвідчених електронщиків.

Давайте для початку розглянемо основні властивості флюсів.

1. Надійна ізоляція місць спайок

Якщо знехтувати активним флюсом, то можна стикнутися із таким неприємним моментом як оксиди, які утворюються на металевих поверхнях внаслідок їх взаємодії з киснем повітря. Наприклад, внаслідок окислення олова на його поверхні утворюється оксидна плівка. Вона не дасть якісно з’єднатися з іншою поверхнею, так як є не придатною для пайки. Тому саме флюс є тим надійним захисником, який не дозволить кисню потрапити всередину з’єднання, яке паятиметься.

2. Текучість

Вологе змочування — це властивість флюсу, внаслідок якої зменшується поверхневий натяг припою і він легко розподіляється по поверхні компонента. Чим більш рідкий флюс, тим легше паяти дрібні компоненти, такі як SMD-елементи, і отримувати якісні з'єднання, уникати замикання між сусідніми контактами. Тому, для високоточної роботи важливо вибирати флюси з високим рівнем текучості.

3. Покращення теплового контакту

Як відомо, повітря має малу теплопровідність. Наносячи флюс і встромляючи у нього жало паяльника, ми таким чином збільшуємо поверхню, що передає тепло елементам. Тому вони швидше нагріваються, між ними покращується контакт і вони легше і якісніше спаюються.

4. Стабільність при високих температурах

Флюси, стійкі до високих температур, здатні залишатися ефективними та не випаровуватися під час пайки. Це важливо в сферах, де використовуються високотемпературні методи пайки. Флюси забезпечують стабільність та якість процесу пайки навіть за екстремальних умов.

5. Видалення оксидів (активними флюсами)

Активні флюси мають здатність розчиняти і видаляти оксиди та інші поверхневі забруднення металів. Ця властивість флюсу допомагає створити чисту поверхню для оптимальної адгезії між металами під час пайки.

6. Не вимагають змивання (низько- та середньоактивні флюси)

Безвідмивні флюси є ідеальним вибором у випадках, коли не можна чи не бажано видаляти залишки флюсу після пайки. Такі флюси зазвичай містять активні речовини, які взаємодіють з оксидами та утворюють безпечні сполуки. Це особливо важливо в електроніці, де залишки флюсу можуть впливати на електричні властивості та спричиняти корозію.

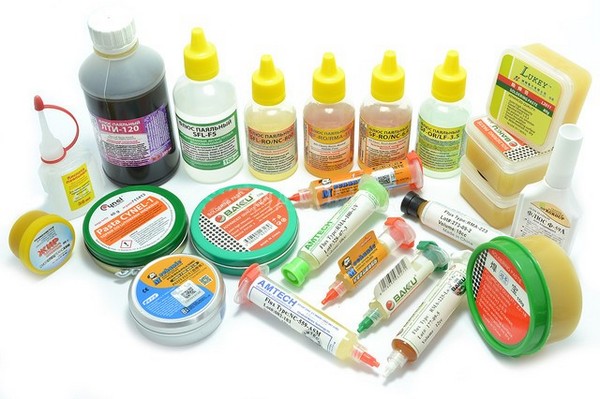

Види флюсів і їх характеристики

По своїй дії флюси розподіляються на неактивні, середньоактивні і активні (та високоактивні). По властивостям – на кислотні, безкислотні (водорозчинні), безвідмивні, а також на рідкі, пастоподібні та гелеві.

Під активністю мається на увазі здатність розчиняти оксиди та інший бруд. Тому, неактивні флюси позбавлені цієї властивості. Через що є безпечними для радіокомпонентів і не потребують змивання з плати. Саме тому їх і називають безвідмивними. До них відноситься і класична каніфоль.
Середньоактивні флюси також бувають безвідмивними. А ось активні поділяються на кислотні і безкислотні. Безкислотні флюси мають в складі речовини, які проявляють активні властивості по очищенню контактуючих поверхонь при нагріванні до високих температур, а при зниженні температури знов набувають безпечних характеристик. Але треба враховувати, що ці активуючі речовини хоч і слабко, та все ж проводять струм. Для нечутливих до опорів схем, що досягають десятків МОм це не критично, а от на різноманітні датчики, радіопередавачі, вимірювальні та високочутливі прилади це матиме відчутний вплив. З таких схем флюси потрібно змивати.
Кислотні флюси – сильноактивні – найнебезпечніші. Якщо їх не змити, чи змити не достатньо ретельно можуть роз’їдати доріжки до повного знищення. А так як гарно проводять струм, то можуть створювати перешкоди, замикання, іскріння. Хоч такі флюси найбільш небезпечні, але водночас є найефективнішими.

І так підсумуємо.

1. Кислотні флюси

Ідеальні для пайки металевих поверхонь.
Швидко розчиняють окислення і забезпечують чисте сполучення.

2. Безвідмивні флюси

Ідеальні для пайки електронних компонентів. Важливі в авіаційній та медичній галузях.
Не потребують миття після пайки.
Мають низьку кислотність, що запобігає корозії.

3. Некислотні (водорозчинні) флюси

Застосовують для пайки електронних компонентів, ефективні в акумуляторних технологіях.

Легко миються водою. Екологічно чисті.

Зазвичай використовується в електроніці з урахуванням можливостей миття.

4. Гелеві флюси

Мають густу консистенцію, що робить їх ідеальними для пайки SMD компонентів.
Забезпечують добру адгезію.

Ефективне використання та видалення флюсів для пайки — це ключовий аспект забезпечення високоякісних та надійних з'єднань металів. Обирайте відповідний флюс для конкретної задачі та дотримуйтеся правильних методів застосування та видалення для оптимальних результатів.
