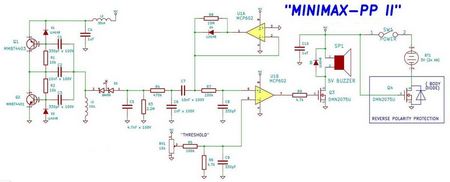

Простий пінпоінтер своїми руками Minimax-PP II

Це особливий вид металодетектора, який має унікальну компактність і застосовується для встановлення місця розташування металевих цілей при пошуку. Такий детектор не має великої чутливості, вона йому не потрібна, але дуже точно встановлює знаходження предметів з металу.

Застосовують прилад для точного визначення знахідки при пошуку, огляді стін будівель на предмет присутності арматури, металевих конструкцій, скритої проводки, схованок та іншого. Пін-поінтер Minimax-PP II - простий, надійний і малогабаритний металодетектор був перевірений на суші та в воді. Чудово працює в солених водах Чорного моря.

Технічні характеристики приладу:

• Напруга живлення 3 - 4 В (акумулятор мобільного телефону або 1 літієвий елемент)
• Струм споживання без звукового сигналу 18 мА
• Індикація звукова (фіксований тон)
• Максимальна дальність виявлення монет 2 - 5 см
• Тип пошуку динамічний
• Плата 37,5 мм на 18 мм

Котушка виготовляється на феритовому стержні діаметром 8-10мм та довжиною 5-7см. На феритовий стержень намотується емальований провід діаметром 0,22 - 0,35мм й 400 - 900 витків. Намотка проводу здійснюється в декілька шарів.

Як звукову індикацію запропоновано використовувати активний бузер, елемент, який ви не раз зустрічали на старих материнках, або електронних будильниках. Активний бузер відрізняється від пасивного тим, що вже містить у собі генератор звукової частоти й при підключенні живлення, дотримуючись полярності, створює звук низької частоти 2500Гц. Пасивний просто клацає, як звичайний динамік.

Було зібрано багато пристроїв особисто і підтверджено їхню повну працездатність. Я розвів спеціально для них друковану плату, на якій спаяв електронні елементи. За характеристиками пін-поінтер досить хороший, для вказівки знахідок саме те що потрібно.
