Електронне навантаження 40В 10А 150Вт

Часто при виготовленні та ремонті блоків живлення, зарядних пристроїв чи перетворювачів напруги потрібно перевірити їх параметри під навантаженням. І тут починаються довгі пошуки. В хід йде все, що є під рукою: різні лампочки розжарювання, електронні лампи, потужні резистори, ніхромовий провід тощо. Підбирати потрібне навантаження таким способом - це неймовірно довго та не зручно. В таких випадках набагато зручніше користуватися електронним регулятором навантаження.

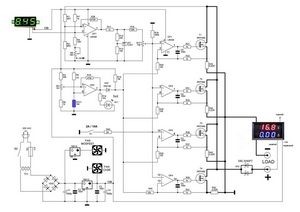

Зробити електронне навантаження 40В 10А 150Вт зможе радіолюбитель середнього рівня. Все, що потрібно, - це потужні транзистори, операційні підсилювачі, трохи резисторів та конденсаторів, і великий радіатор. Схема, яка тут запропонована, проста, проте відмінно працює.

Регулятор навантаження має автономне живлення, тому можна навантажувати пристрої з практично з нульовою напругою (наприклад, один NiMH акумулятор напругою в 1,2В).



Характеристики та параметри пристрою

  • Тип навантаження: постійна напруга
  • Діапазон вхідної напруги: 0 – 40 В
  • Діапазон задання струму: 0 – 10 A
  • Максимальна потужність розсіювання: 150 Вт
  • Діапазон мінімального значення напруги на акумуляторі, при його розряді та вимкненні навантаження: 0 – 6,5 В
  • Діапазон значення температури вимкнення: 45 – 65 °C
  • Захист від переполюсування: є
  • Живлення схеми: DC 12 В 0.1 А (величина струму вказана без врахування живлення вентиляторів)
  • Інформації при навантаженні пристроїв: вольтметр, амперметр
  • Інформації про поріг вимкнення пристрою при заданій напрузі: вольтметр
  • Інформації про перегрів пристрою: світлодіод



Транзистори IRFP460 можна замінити на IRFP260.

Перемикач S1 служить для встановлення максимального струму навантаження 2 або 10А.

Потенціометр багато обертовий R17 – встановлює струм навантаження.

Потенціометр багато обертовий R8 – встановлює мінімальну напругу при якій вимикається навантаження.

Багато обертовий резистор підлаштування R5 задає температуру при досягненні якої засвічується червоний світлодіод HL1 і відбувається вимкнення електронного навантаження.

Терморезистор NTC1 встановлюється на радіатор.

Діодна збірка VD3 служить для захисту від переполюсування. Встановлюються на радіатор.

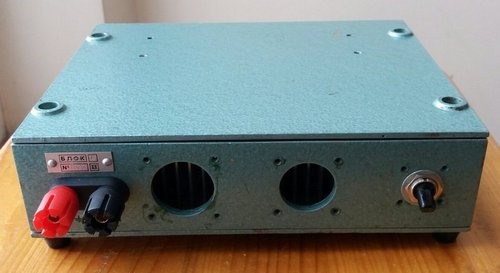

У моїй конструкції для живлення пристрою я використав Li-ion акумулятор 18650 та перетворювач напруги Модуль MT3608 Вентилятори не використовував через те, що радіатор та корпус становлять одне ціле та утворюють великий радіатор.



Ще планується змонтувати на задній панелі різні гнізда (microUSB, USB) для перевірки різноманітних кабелів та пристроїв.

Тести пристрою відбулися успішно. Загалом всі результати мене задовольнили.

З недоліків хочу зазначити, що неможливо побачити малі значення струму на амперметрі. Вирішується встановленням амперметру на чотири цифри.

Бажаю всім успіхів при повторюванні даної конструкції.
