Як підключити світлодіодну стрічку?
Світлодіодна стрічка працює від постійного струму. Виготовляють її двох видів: на 12 В та на 24 В.
Таким чином, підключення її до мережі 220 В обов'язково проводиться через AC/DC перетворювач (блок живлення).
Джерело живлення підбирається виходячи зі споживаної потужності вашої стрічки. Ця цифра залежить від типу стрічки та її довжини.
Як дізнатись, скільки споживає стрічка?
Спосіб №1. Точний. Взяти стрічку, підключити до джерела живлення, взяти струмові кліщі та поміряти, скільки ампер вона споживає. Джерело живлення + струмові кліщі можна замінити лабораторним блоком живлення.
Спосіб №2. Простий та приблизний. Для підрахунку сили струму, необхідної для живлення стрічки, нам потрібно порахувати, скільки кристалів у вашому відрізку. Не забуваймо про те, що на стрічці світлодіоди запаяні секціями по 3 штуки. Кожен кристал споживає 20 мА. Згадуючи, що відбувається зі струмом та напругою при паралельному та послідовному з'єднанні споживачів, маємо 20 секцій, кожна з яких споживає по 20 мА.
Приклад 1. Стрічка 3528/120 світлодіодів: (120х0,02А) / 3 = 0,8А – це сила струму, необхідна для живлення стрічки 3528 із щільністю 120 світлодіодів довжиною 1 метр.
Приклад 2. Стрічка 5050/60 світлодіодів (тут маємо 60 світлодіодів, але в кожному з них три кристали): (60х3х0,02А) / 3 = 1,2 А - це сила струму, необхідна для живлення стрічки 5050 із щільністю 60 світлодіодів довжиною 1 метр.
Якщо не хочеться рахувати, можна просто запам'ятати:
- 3528/60 споживає 0,4 А
- 3528/120 споживає 0,8 А
- 5050/30 споживає 0,6 А
- 5050/60 споживає 1,2 А
- 5630/60 споживає 1,2 А
Слід зазначити, що ці цифри наведені з теоретичних підрахунків того, «як повинно бути». На практиці, стрічка споживає менше, цифри вказані із гарним запасом.
Отже, ми порахували, скільки ампер споживає наша стрічка. Помножуємо дану цифру на 1,25 і йдемо вибирати блок живлення.
Наприклад: У вас є 2,5 метри стрічки 5630/60 Вважаємо струм: 2,5 х 1,2 х 1,25 = 3,75 А Тобто вам потрібен блок живлення, який дає мінімум 3,75 А 12 В
Якщо дозволяє місце та фінансова можливість - запас струму можна збільшувати. Чим менше навантаження на блок живлення, тим менше він грітиметься й довше прослужить.
Отже, ми маємо стрічку, блок живлення і якщо її приєднати - вона світитиметься і все буде добре.
Але, якщо комусь захочеться регулювати рівень освітлення, що можна в такій ситуації зробити?
Як регулювати яскравість стрічки?
Для цього існують спеціальні пристрої – ДИМЕРИ для стрічок. Їх є дуже багато видів на ринку, вибирати доведеться за такими параметрами:
- з ІЧ пультом, з пультом на радіокеруванні або просто стаціонарний з «крутилкою»
- Потужність (максимальний струм).

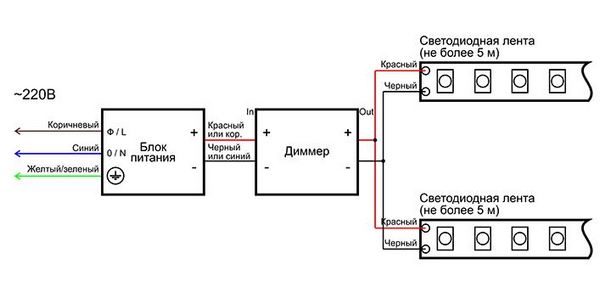

Схема підключення стрічки через димер:
Плюсові та мінусові дроти стрічок (зазвичай червоні та чорні відповідно) підключаються до плюсового та мінусового дротів (або роз'ємів) виходу постійного струму блоку живлення з дотриманням полярності.
Вхід блока живлення підключається до мережі змінного струму напругою 220 В, наприклад до розетки або виводів освітлення. Зазвичай у блоках живлення використовується наступне кольорове маркування проводів: коричневий – фаза, синій – нуль, жовтий/зелений – захисне заземлення. Якщо ви не впевнені, що заземлення мережі виконане правильно, підключати його не варто. У пластикових блоках живлення провід захисного заземлення відсутній.
Якщо стрічка не одноколірна, а багатобарвна – використовується RGB-контролер.
Він виконує керування кольором, має, як правило, багато режимів «миготіння/переливання», а також виконує функції димера.
Примітка:
При послідовному підключенні світлодіодна стрічка не повинна перевищувати довжину 5м
Для стрічок 5050 рекомендовано 3м
