Ламповий підсилювач звуку

Всім привіт! Живучи у світі цифрової ери, коли комп’ютер можна розмістити на долоні дитини, у когось може викликати подив стаття про лампову техніку. Колись давно, начитавшись про ламповий звук, закортіло зібрати ламповий підсилювач самому. І ось, коли я нарешті втілив свою давню мрію та почув звучання свого першого лампового підсилювача, моєму щастю не було меж. В даній статті хочу запропонувати короткий огляд власноручно виготовлених лампових підсилювачів однотактних та двотактних. Схеми для пристроїв взяті з просторів інтернету, а корпуси підсилювачів, крім останнього, виготовив сам. Буду радий, як що цей матеріал буде корисний для початківців, які також мріють зібрати свій перший такий пристрій.

№1 Двотактний ультралінійний стереофонічний ламповий підсилювач на EL84

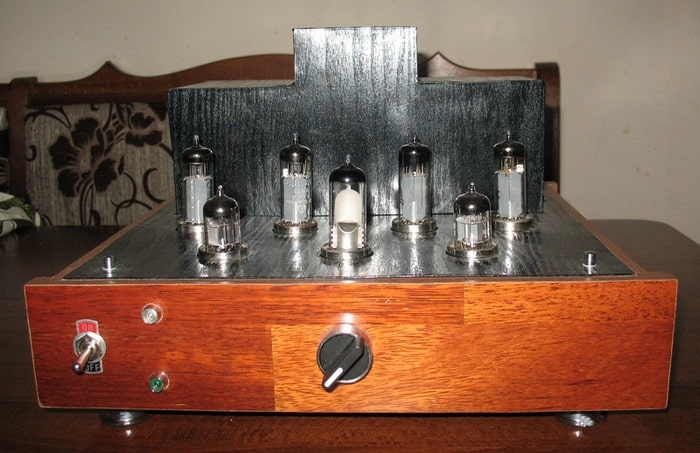

На передній панелі розміщені: тумблер вмикання живлення, індикатор під’єднання до електромережі, індикатор подачі анодної напруги та регулятор гучності.

На задній панелі розміщені: клеми для під’єднання акустики, два запобіжники, гніздо для приєднання мережевого кабелю та гніздо для подачі звукового сигналу.

В середині підсилювача металеве шасі, на якому кріпляться трансформатори та панельки для ламп. З боків корпус оздоблений декоративною дошкою, а зверху закріплена металева декоративна вставка.



Пропонований ламповий підсилювач звуку має наступні характеристики:

  • Потужність 2 х 15 Вт
  • Лампи 6Н1П 2шт
  • Лампи EL84 4шт
  • Лампа 6Е1П 1шт
  • Чутливість на частоті 1 кГц – 0,28В
  • Затримка анодної напруги 1хв 20с
  • Лампи 6Н1П живляться постійною напругою від стабілізатора з малим перепадом напруги (1084).
  • Рекомендована акустика 4Ом або 8 Ом чутливість 90дБ
  • Трансформатори вихідні ТАН-13 2шт
  • Трансформатор живлення ТС-180 1шт
  • Захист трансформаторів за відсутності навантаження



№2 Двотактний ультралінійний стереофонічний ламповий підсилювач на EL84

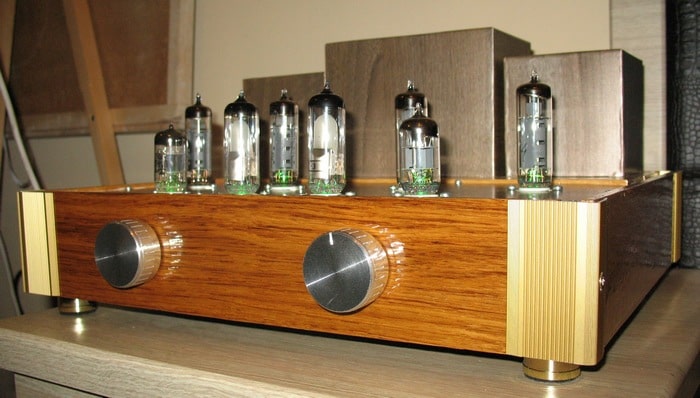

На передній панелі розміщені: регулятор гучності та перемикач входів звукового сигналу.

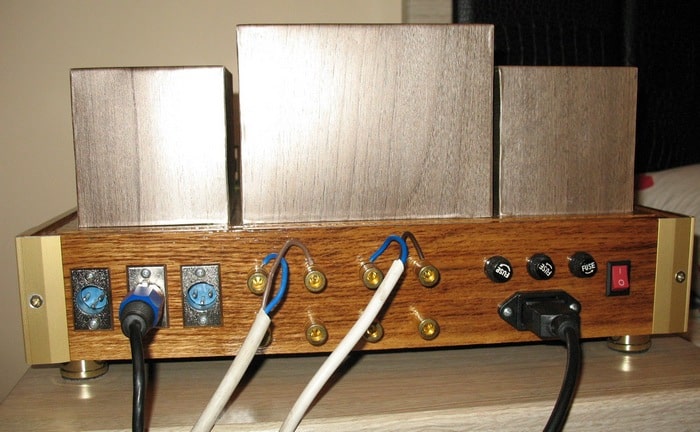

На задній панелі розміщені: клеми для під’єднання акустики, три запобіжники, гніздо для приєднання мережевого кабелю, три гнізда для подачі звукового сигналу та клавішний вмикач живлення.

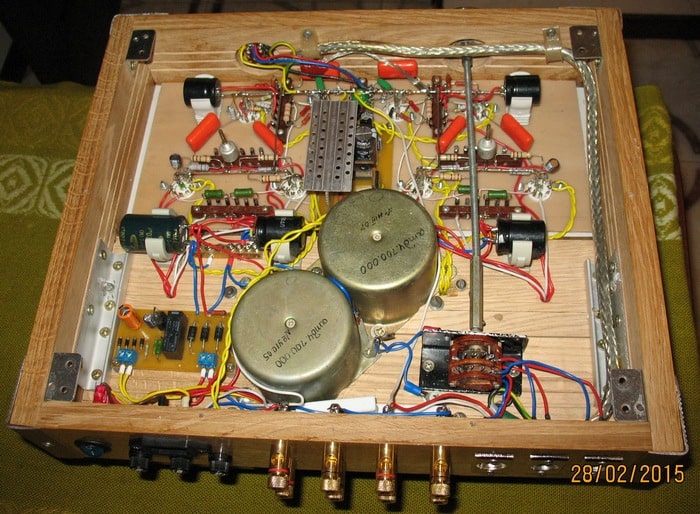

Зверху на підсилювачі розміщена металева пластина, на якій кріпляться панельки для ламп, а на дерев’яному каркасі кріпляться всі трансформатори. Корпус виготовлений з дуба і покритий лаком.

Пропонований ламповий підсилювач звуку має наступні характеристики:

  • Потужність 2 х 15 Вт
  • Лампи 6Н1П 2шт
  • Лампи EL84 4шт
  • Лампа 6Е1П 1шт

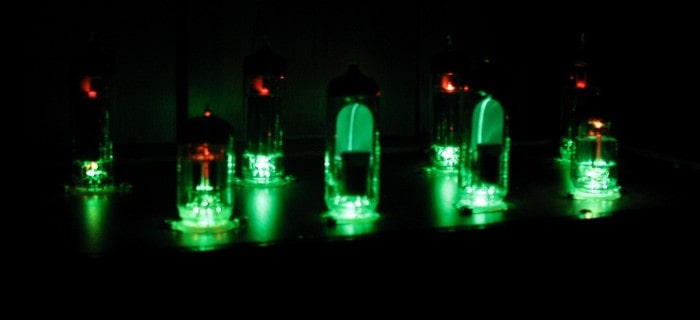

  • Є світлодіодне (зелене) підсвічування під кожною лампою.
  • Чутливість на частоті 1 кГц – 0,28В
  • Затримка анодної напруги 1хв 20с
  • Лампи 6Н1П живляться постійною напругою від стабілізатора з малим перепадом напруги (1084).
  • Рекомендована акустика 4Ом або 8 Ом чутливість 90дБ
  • Трансформатори вихідні ТАН-13 2шт
  • Трансформатор живлення ТС-180 1шт
  • Захист трансформаторів за відсутності навантаження
  • Вага 12кг



Пізніше на прохання замовників була зроблена одна копія цього підсилювача.



№3 Однотактний стереофонічний ламповий підсилювач на 6Н9С 6П6С

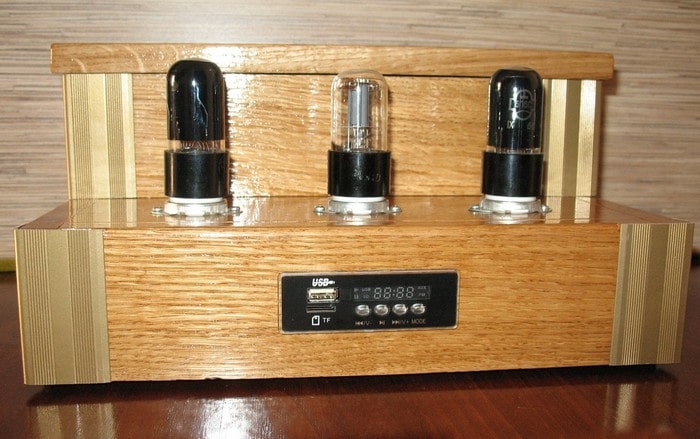

На передній панелі розміщений модуль, який має такі функції: USB вхід (зчитування з флешки – тільки МР3), SD зчитувач, FM радіо (має пам’ять), AUX (звук регулюється з пульта та кнопками).

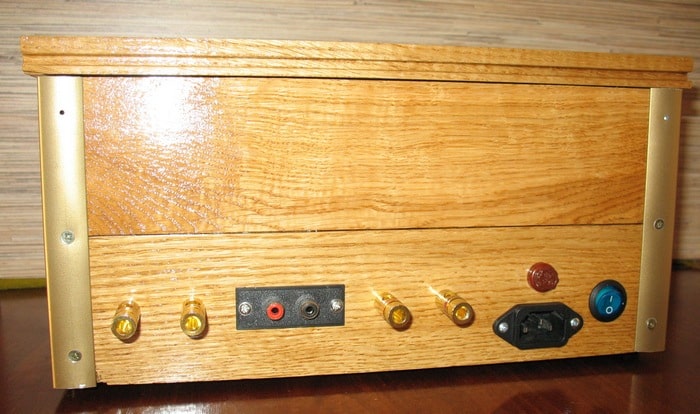

На задній панелі розміщені: клеми для під’єднання акустики, один запобіжник, гніздо для приєднання мережевого кабелю, гніздо для подачі звукового сигналу та клавішний вмикач живлення.

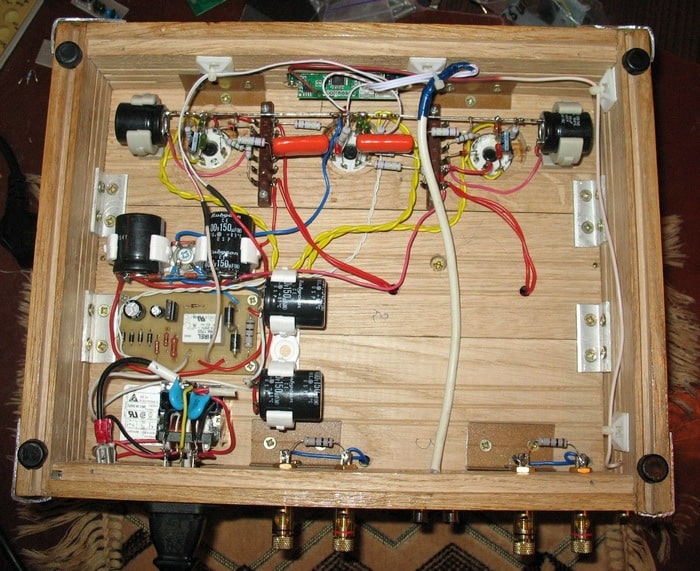

На дерев’яному каркасі кріпляться всі трансформатори та радіолампи. Корпус виготовлений з дуба і покритий лаком.



Пропонований ламповий підсилювач звуку має наступні характеристики:

  • Потужність 2 х 3,4 Вт
  • Лампи 6Н9С 1шт
  • Лампи 6П6С 2шт
  • Чутливість 0,8 В
  • Частотний діапазон 60Гц – 13кГц -3дБ
  • Нелінійні спотворення до 2%
  • Затримка анодної напруги 40с
  • Рекомендована акустика 4Ом чутливість 90дБ
  • Трансформатори вихідні ТВЗ-1-9
  • Захист трансформаторів за відсутності навантаження



№4 Однотактний стереофонічний ламповий підсилювач на 6Н9С 6П7С

На передній панелі розміщений модуль, який має такі функції: USB вхід (зчитування з флешки – тільки МР3), SD зчитувач, FM радіо (має пам’ять), AUX (звук регулюється з пульта та кнопками).

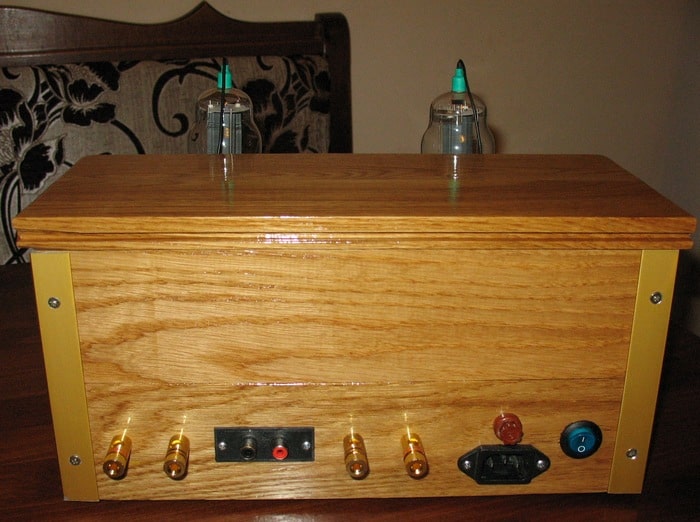

На задній панелі розміщені: клеми для під’єднання акустики, один запобіжник, гніздо для приєднання мережевого кабелю, гніздо для подачі звукового сигналу та клавішний вмикач живлення.

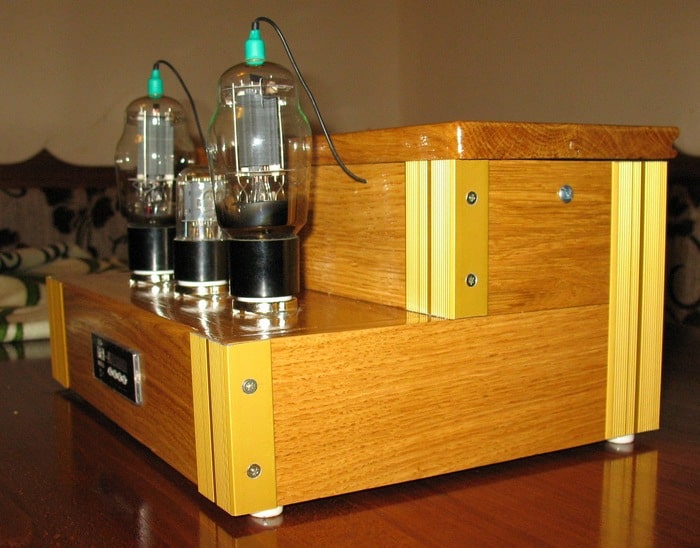

На дерев’яному каркасі кріпляться всі трансформатори та радіолампи. Корпус виготовлений з дуба і покритий лаком.



Пропонований ламповий підсилювач звуку має наступні характеристики:

  • Потужність 2 х 3,5 Вт
  • Лампи 6Н9С 1шт
  • Лампи 6П7С 2шт
  • Чутливість 0,8 В
  • Частотний діапазон 40Гц – 25кГц -2дБ
  • Затримка анодної напруги 40с
  • рекомендована акустика 8 Ом чутливість 90дБ
  • Трансформатори вихідні саморобні
  • Захист трансформаторів за відсутності навантаження



№5 Однотактний стереофонічний ламповий підсилювач на 6С2С 6П3С

На передній панелі розміщений тільки регулятор гучності.

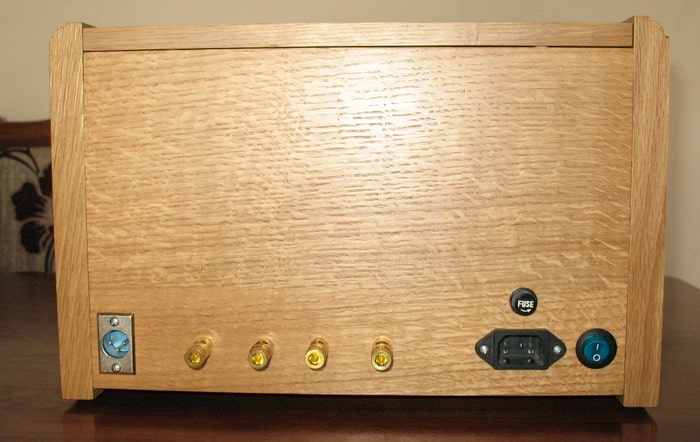

На задній панелі розміщені: клеми для під’єднання акустики, один запобіжник, гніздо для приєднання мережевого кабелю, гніздо для подачі звукового сигналу та клавішний вмикач живлення.

На дерев’яному каркасі кріпляться всі трансформатори та радіолампи. Корпус виготовлений з дуба і покритий лаком.



Пропонований ламповий підсилювач звуку має наступні характеристики:

  • Потужність 2 х 4 Вт
  • Лампи 6С2С 2шт
  • Лампи 6П3С 2шт
  • Чутливість 0,8 В
  • Частотний діапазон 35Гц – 25кГц -1дБ
  • Затримка анодної напруги 50с
  • рекомендована акустика 8 Ом чутливість 90дБ
  • Трансформатори вихідні саморобні на осердях ОСМ – 0,063
  • Живлення ТАН-47
  • Захист трансформаторів за відсутності навантаження

Хочу наголосити, що потужність 15Вт для лампового підсилювача  рівносильна 80Вт транзисторного підсилювача.

Бажаю всім успіхів у виготовленні власних лампових підсилювачів !
