Контроллер температуры REX-C900 выход SSR

Контроллер температуры REX-C900 выход SSR - это регулятор температуры с ПИД терморегулятором и с обратной связью, способный с высокой точностью поддерживать заданную температуру воздуха или жидкости. Из-за возможности подключения к нему различных измерительных датчиков, сфера его применения очень разнообразна. Например такие контроллеры работают в муфельных печах, системах горячего водоснабжения, инкубаторах и других устройствах на производстве и в быту. Поддерживает работу с пятнадцатью видами термопар и термосопротивлений.

Используется для точного поддержания заданного значения температуры в диапазоне температуры 0-2320°С в технологических процессах.

Для вывода информации используется два светодиодных четырехзначных индикатора, обозначенных PV (текущее значение, красный цвет), SV (установленное значение, зеленый цвет).

ПИД-регулятор REX-C900 имеет выход на твердотельное реле, которым можно коммутировать цепь питания устройства нагрева или охлаждения.

Описание процесса настройки находится в инструкции, которую можно скачать во вкладке Документация.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

• Нагрузка Твердотельное реле
• Точность измерений ±0.5% от полной шкалы ±1 знак
• Разрядность 14 бит
• Режим регулирования дискретный пропорционален интегрально-дифференциальный (ПИД)
• Период опроса 0.5 с
• Тип индикатора LED
• Время интегрирования (I) 0 ~ 3600 сек
• Время дифференцирования (D) 0 ~ 3600 сек
• Напряжение питания 85 - 264 В
• Потребляемая мощность до 10 Вт

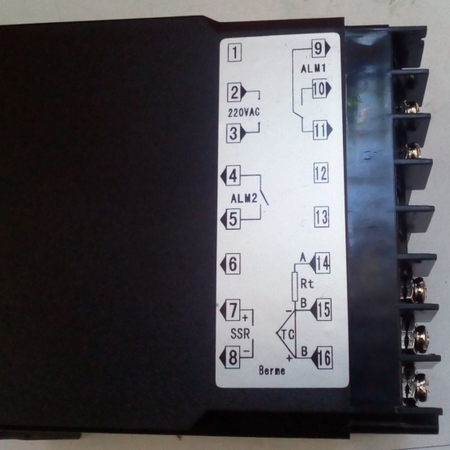

• Клеммы 7 - 8 подсоединяют к твердотельному реле (12 В 20 мА (нагрузка более 600 Ом)
• Выход ALARM 1 релейный 3 А 250 В
• Температура окружающей среды 0 ~ 50 ° C, влажность 30 ~ 85%, отсутствие агрессивных газов
• Заводские установки термопара тип К; диапазон температур 0 - + 400 ° C (термопара в комплект не входит)
• Циклов программирования 100000
• Сохранение установок после отключения питания 10 лет
• Размеры 96 х 96 х 100 (мм) ±0.2 мм
• Вес 267 г

Термодатчики и диапазон температур (выбирается программированием)

Термопары: (K, J, R, S, B, E, N, T, C, Pt, U, L)

• тип К (ТХА) (хромель-алюмель, чувствительность 41 мкВ / ° C) 0 - +1370 ° C
• тип J (ТЖКн) (железо-константан) 0 - +120 ° C
• тип R (Pt13Ro-Ro, чувствительность 10 мкВ / ° C) 0 - +1769 ° C
• тип S (ТПП, Pt10Ro-Pt, чувствительность 10 мкВ / ° C) 0 - +1769 ° C
• тип B (ТПР, Pt30Ro-Pt6Ro, чувствительность 10 мкВ / ° C) 0 - +1820 ° C
• тип E (ТХКн, хромель-константан, чувствительность 68 мкВ / ° C) 0 - +1000 ° C
• тип N (ТНН, нихросил-нисил) 0 - +1300 ° C
• тип T (медь-константан) -199.9 - +400 ° C
• тип C (ТВР, W5Re-W26Re) 0 - +2320 ° C
• тип Pt 0 - +1390 ° C
• тип U -199.9 - +600 ° C
• тип L (ТХК, хромель - копель) 0 - +800 ° C
• термометры сопротивления: (Pt -199.9 - +649.0 ° C)
• датчик постоянного напряжения 0-5 В или 1-5 В
• датчик постоянного тока 0-20 мА или 4-20 мА

Обратите внимание! Датчик температуры в комплект поставки не входит и его необходимо приобрести отдельно.
