Контроллер BMS 3S 60A Заряда Разряда Li-Ion 18650 батарей 12.6V с балансировкой

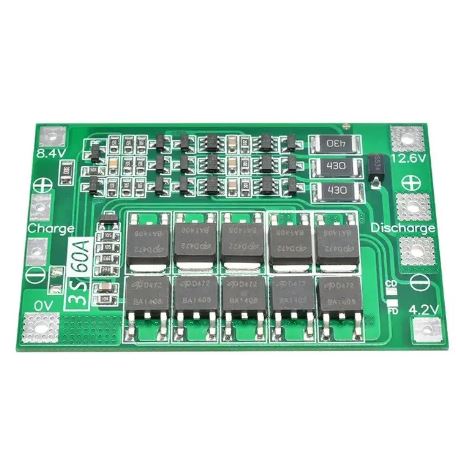

Контроллер BMS 3S 60A Заряда Разряда Li-Ion 18650 батарей 12.6V с балансировкой – эта плата предназначена для защиты и балансировки аккумулятора, собранного из 3 банок лития последовательно.
Контроллер BMS 3S 60A Заряда Разряда Li-Ion 18650 батарей 12.6V с балансировкой предназначен для использования с Li-ion и Li-po аккумуляторами с номинальным напряжением 3,6В, 3,7В форматов 18650, 26650. Максимальный ток, проходящий через плату, составляет 60 А, пики могут достигать 80 А.
Отсечение по превышению напряжения срабатывает при 4,25 В, при переразряде – при 2,55 В.
Схема платы позволяет ей переносить максимальные нагрузки без значительного нагрева.
Характеристики
- Напряжение заряда 12,6 В
- Напряжение балансировки на каждый аккумулятор 4,28 +0,05 В
- Ток балансировки на каждый аккумулятор 84 ±10 мА
- Ток потребления 5 – 9 мкА
- Максимальный ток заряда 60 A
- Максимальный ток разряда 60 A
- Напряжение перезарядки 4,25 ±0,5 В
- Время срабатывания защиты перезарядки 0,96 - 1,4 с
- Время срабатывания защиты переразряда 110 мс
- Напряжение сброса защиты 3,0 ±0,1 В
- Время срабатывания защиты по току 7 мс
- Время срабатывания защиты по короткому замыканию 250 мс
- Сброс защиты по току отключение нагрузки
- Защита от короткого замыкания есть
- Диапазон температур -40 до +85 ° С
- Размер 60х41х4 мм
Плата подходит для ремонта/замены аккумуляторных шуруповертов Bosch, Makita, DeWalt, Metabo и других торговых марок с батареей соответствующего форм-фактора (3S). Также этот контроллер можно использовать в качестве самостоятельного модуля в других схемах контроля заряда аккумуляторов с подобными характеристиками.

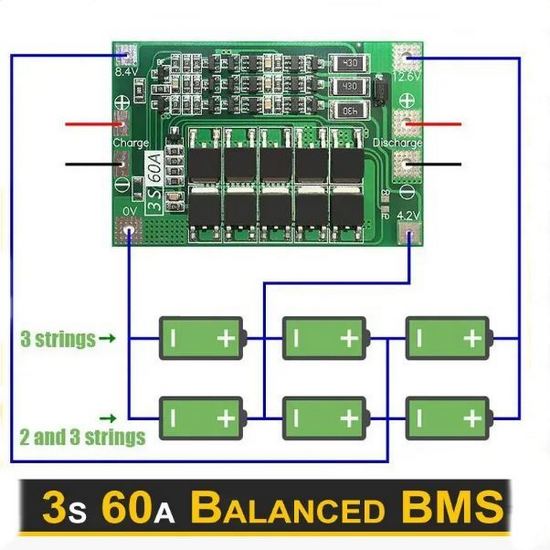

Внимание! Соблюдайте полярность при соединении балансировочных проводников при подключении отсека с аккумуляторами, иначе устройство выйдет из строя из-за перегрева.
