Модуль DC-DC LM2596S понижающий step-down с вольтметром 1.25-36V две кнопки

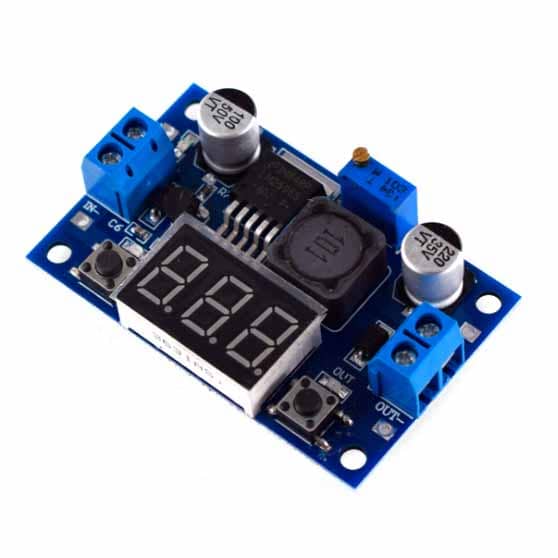

Модуль DC-DC LM2596S понижающий step-down с вольтметром 1.25-36V две кнопки - это понижающий преобразователь построенный на популярно зарекомендовавшей себя популярной микросхеме LM2596. На плате имеется вольтметр входного/выходного напряжения (переключается кнопками). Правой кнопкой переключается отображение входного или выходного напряжения, зажигая соответствующий светодиод. Выбранное состояние сохраняется в независимой памяти и восстанавливается при повторном включении. Слева можно отключить индикацию. Встроенный вольтметр позволяет с высокой точностью измерять значение регулируемого выходного напряжения. Для достижения наилучших результатов измерения предусмотрен режим калибровки вольтметра.
Микросхема имеет встроенные защиты: от перегрева при температуре 150°C, ограничение тока 4,5 А, а также от короткого замыкания на выходе устройства.
При питании нагрузки рабочим током свыше 2 А или чрезмерном перегреве контроллера ШИМ необходимо установить радиатор на микросхему.
Для входа в режим калибровки вольтметра нужно правой кнопкой выбрать вход или выход, после чего нажать и удерживать более 2 секунд правую кнопку. Затем левой (минус) или правой (плюс) кнопкой устанавливаем требуемое значение с интервалом 0.1 Вольт. Для выхода из режима калибровки необходимо нажать и удерживать правую кнопку более 2 секунд.
Характеристики
- Микросхема преобразователя LM2596S
- Входное напряжение от 4,0 до 40 В
- Шаг индикации 0,1 В
- Минимальная разница напряжений входящая/выходная 1,5 В
- Выходное напряжение регулируемое от 1,25 до 37 В
- Выходной ток 2 A (максимальный) (с дополнительным охлаждением 3 А)
- Выходная мощность 10 Вт (с дополнительным охлаждением 15 Вт) КПД не менее 92%
- Частота преобразования 150 кГц
- Габаритные размеры 66х50 мм
- Вес 22 г
