Модуль LM2596S для зарядных устройств buck step down DC-DC
Модуль LM2596S для зарядных устройств buck step down DC-DC – этот модуль является понижающим конвертером, который преобразует входное напряжение и силу тока в необходимые значения. Модуль можно использовать для питания светодиодов, подзарядки аккумуляторов и т. д. Также можно использовать в качестве простого лабораторного источника питания с регулируемыми значениями силы тока и напряжения.

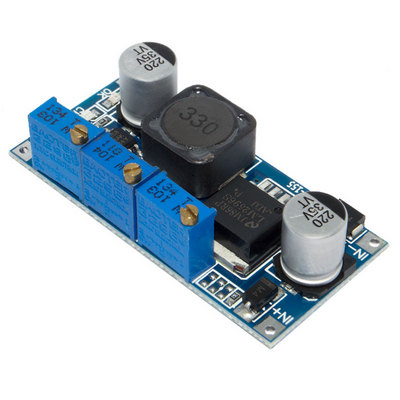

Плата модуля разработана с учетом микросхемы LM2596S. Микросхема имеет 8 выводов и собрана в корпусе «TO-263». LM2596S является преобразователем постоянного напряжения, для его понижения. Также на плате модуля расположены 3 подстроечных резистора (SW1, SW2, SW3):
SW1: отвечает за регулировку выходного напряжения
SW2: настройка допустимого значения выходного тока
SW3: используется для установки напряжений полного заряда аккумулятора
На плате модуля есть 4 вывода. Вывод IN- («земля») и IN+ (входное напряжение) используются для подключения источника входного напряжения. Для подключения модуля LM2596S к внешним устройствам используются клеммы выходного напряжения OUT+ (выходное напряжение) и OUT- («земля»). Диапазон входного напряжения составляет от 5 до 35, соответственно на выходе преобразователя от 1,25 до 30 В. На плате модуля отсутствуют клеммники, поэтому клеммы внешнего источника питания и устройства подключаются с помощью пайки.
Плата конвертера LM2596S имеет 3 индикатора:
LED 1: светится во время зарядки аккумулятора
LED 2: загорается в момент окончания зарядки
LED 3: сигнализирует о подаче питания платы модуля
Наибольшее начальное значение силы тока составляет 3 А. При достижении перегрузки свыше 15 Вт нужно установить радиатор микросхемы LM2596S. Устанавливается радиатор на специальное место с металлизацией на обороте палаты.
Для удобного крепления модуля предусмотрено 4 отверстия.
Технические характеристики модуля:
- Микросхема LM2596S
- Входное напряжение 5 ... 35 В
- Выходное напряжение 1,25 ... 30 В
- Выходной ток 3 А
- Размеры модуля 48х24х14 мм
- Вес 12 г
