Модуль XH-M401 понижающий DC-DC преобразователь с регулятором Uin 4-40V Uout 1.25-36V

Модуль XH-M401 понижающий DC-DC преобразователь с регулятором Uin 4-40V Uout 1.25-36V – этот модуль является понижающим преобразователем напряжения постоянного тока. Задача модуля заключается в преобразовании входного напряжения в необходимое значение выходного напряжения. Преобразователь можно использовать как: блок питания, питание мощных светодиодов и т. д. Этот модуль является улучшенной версией преобразователя XL4016E1. Основная особенность: наличие встроенного выключателя модуля в потенциометре.

Модуль XH-M401 понижающий DC-DC преобразователь с регулятором Uin 4-40V Uout 1.25-36V спроектирован на основе микросхемы XL4016. Микросхема закреплена на радиаторе и изолирована в целях безопасности пользователей. Микросхема имеет защиту от короткого замыкания и перегрева. При срабатывании защиты от перегрева модуль автоматически отключает входное напряжение.

КПД преобразователя составляет 93%.

Максимальная выходная мощность конвертера напряжений составляет 100 Вт, частота преобразования 180 кГц.

Изменение выходного напряжения постоянного тока осуществляется с помощью переменного резистора, на ручке которого установлен колпачок для удобной регулировки параметров.

Для подключения внешнего источника питания и устройства есть 2 клеммника (4 вывода):

IN+: входное напряжение питания 4 – 40 В
IN-: «земля»
OUT+: выходное напряжение питания 1,25 – 36 В
OUT-: "земля"

Также на плате расположены 2 светодиода:

L: сигнализирует о подаче входного напряжения на модуль
R: сообщает о подаче выходного напряжения на устройство

Максимальный выходной ток модуля составляет 8 А. Установленный радиатор можно заменить более мощным.

Подается питание на преобразователь от внешнего источника питания. Диапазон входного питающего напряжения составляет от 4 до 40, а выходного напряжения от 1,25 до 36 В.

Технические характеристики преобразователя:

• Микросхема XL4016
• Входное напряжение 4 ... 40 В
• Выходное напряжение 1,25 ... 36 В
• Максимальный ток нагрузки 8 А
• Частота переключения 180 кГц
• Рекомендуемая выходная мощность 100 Вт
• Максимальная выходная мощность 200 Вт (с доп. охл.)
• КПД 93%
• Рабочая температура -40 - +125 ° C

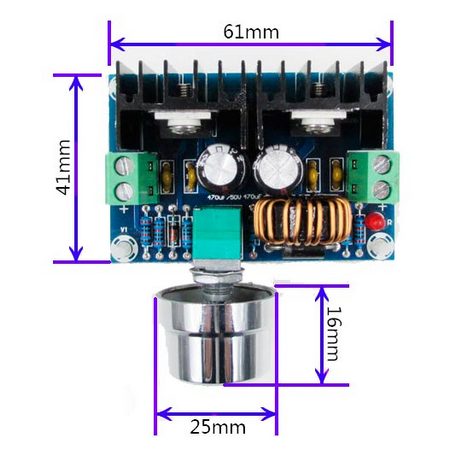

• Размеры модуля 61x41x28 мм
