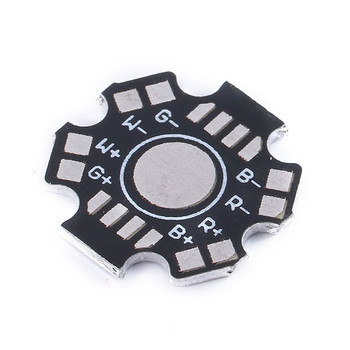

Алюминиевая подложка для одного светодиода 8 контактов RGB

Алюминиевая подложка для одного светодиода 8 контактов RGB – это пластина из композитного материала – слой алюминия, помогающий отвести тепло от светодиода, слой изолятора и медная фольга с контактными площадками. PCB подложку "Star" применяют для мощных светодиодов 0,5-5 Вт для отвода тепла, как небольшой радиатор. Так же с помощью этой подложки-пластины удобно крепить мощные светодиоды на большой радиатор.

Характеристики

• для светодиодов 0,5 - 5 Вт 8 ножек
• Ø 20 мм
• толщина 1 мм

Нижняя сторона светодиода устанавливается на алюминиевую плату радиатором, через специальную теплопроводную пасту (термопасту), что обеспечивает хороший тепловой контакт и максимальную теплопроводность системы. Выводы светодиода припаиваются к контактам на плате-радиаторе.

Использование таких плат, улучшает надежность устройств, увеличивается наработка на отказ.
