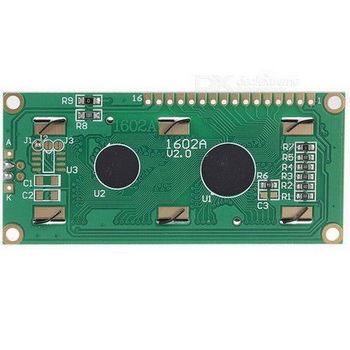

ЖК-дисплей LCD1602A жидкокристаллический дисплей

ЖК-дисплей LCD1602A - данный LCD дисплей предназначен для вывода текста. Это отличный выбор для ваших проектов. Первое, что радует - низкая цена. Второе - наличие готовых библиотек под Arduino. Многие проектов на платформе Arduino спроектированных на основе данного модуля. Дисплей можно применять для изображения параметров влажности, температуры, напряжения, силы тока и т. д.

Данный дисплей спроектированных на базе контроллера HD44780 от японской фирмы Hitachi. Контроллер имеет одно байтные ячейки памяти, содержимое которых отображается на экране. Данный LCD дисплей отображает 2 строки по 16 символов.

Параметры

• Драйвер HD44780
• Напряжение питания 4,7 - 5,5 В
• Материал PCB + пластик + медь
• Дисплей 16 символов х 2 строки
• Синяя подсветка
• Белые символы
• Без поддержки кириллицы

Интерфейс

• 1 VSS «земля»
• 2 VDD напряжение питания дисплея
• 3 VO контрастность экрана
• 4 RS выбор регистра
• 5 RW чтение и запись данных (при подключении к «земле» включается режим записи)
• 6 EN ENABLE
• 7 D0 цифровой вход
• 8 D1 цифровой вход
• 9 D2 цифровой вход
• 10 D3 цифровой вход
• 11 D4 цифровой вход
• 12 D5 цифровой вход
• 13 D6 цифровой вход
• 14 D7 цифровой вход
• 15 A напряжение питания подсветка
• 16 K общий провод подсветки

Габаритные размеры

• Размер дисплея 71 х 24 х 6,8 мм
• Видимая область экрана 64 х 14 мм
• Размер устройства 80 х 36 х 11 мм
