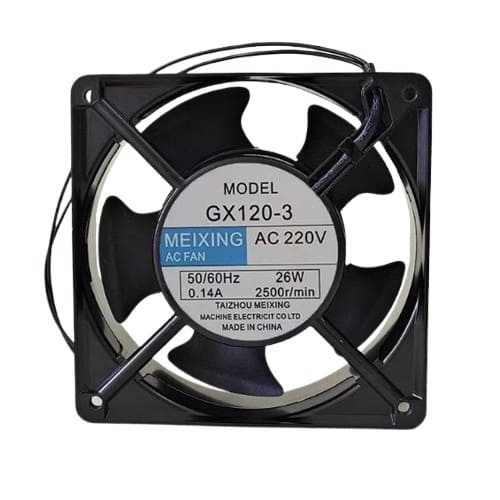

Вентилятор GX120-3 220VAC 50Hz 0.14A 26W 2500r/min
Вентилятор GX120-3 220VAC 50Hz 0.14A 26W 2500r/min - используют в различных областях, в частности для вытягивания дыма или охлаждения помещения.
Характеристики
- Модель GX120-3
- Напряжение питания 220-240VAC
- Частота 50/60 Гц
- Ток 0,14 А
- Мощность 26 Вт
- Скорость вращения 2500 оборотов в минуту
- Производительность 2,58-3,15 м куб в минуту
- Общий размер 120х120 мм
- Размер между отверстиями 105х105 мм
- Уровень шума 42-45 dB
- Толщина 40 мм
- Вес 415 г
Отличительные черты и преимущества вентилятора GX120-3 220VAC 50Hz 0.14A 26W 2500r/min
Основное предназначение вентилятора – обеспечить дополнительное обдувание потоком воздуха электронных компонентов, если недостаточно естественного охлаждения методом конвекции или теплопроводности.
Даже если интегральная микросхема или такие силовые элементы как мощные выпрямительные диоды или выходные транзисторы расположены на радиаторе, обдув с помощью лопастей вентилятора, значительно облегчает тепловой режим, снижает вероятность перегрева и способствует продлению срока службы радиодеталей.
Устройство и основные параметры вентилятора GX120-3 220VAC 50Hz 0.14A 26W 2500r/min
Все элементы вентилятора закрепляются на корпусе, в котором просверлены отверстия, предназначенные для крепления всей конструкции.
Поток воздуха создают лопасти вентилятора (крыльчатка), вращающиеся на подшипнике.
В движение крыльчатку приводит электродвигатель, закрепленный на корпусе.
Параметры и стабильность воздуха зависят от основных геометрических параметров вентилятора.
В вентиляторе GX120-3 220VAC 50Hz 0.14A 26W 2500r/min длина и ширина корпуса составляют: 120x120мм.
Кроме того, эффективность охлаждения вентилятором зависит от следующих параметров:
- форма лопастей;
- количество лопастей;
- число оборотов двигателя.
Последний параметр зависит от напряжения питания, подаваемого на электродвигатель и потребляемой мощности.
При постоянных параметрах крыльчатки с увеличением напряжения, воздушный поток также будет увеличен увеличением количества оборотов электродвигателя.
Но при этом, во-первых, возрастут нагрузки на подшипник, во-вторых, для каждого электродвигателя рассчитаны характеристики, при превышении которых может произойти перегрев и выход из строя.
Для электродвигателя вентилятора GX120-3 220VAC 50Hz 0.14A 26W 2500r/min установлены следующие электрические параметры:
- напряжения питания: 220 В;
- потребляемая мощность: 26 Вт.
В вентиляторе используется электродвигатель переменного тока, на который подается напряжение 220 В от источника питания.
Диагностика и типовые неисправности вентилятора GX120-3 220VAC 50Hz 0.14A 26W 2500r/min
Вентилятор рассчитан на длительный срок службы, но со временем могут обнаружиться типичные признаки износа:
- свист при вращении;
- посторонние звуки;
- рывки и неравномерное вращение.
Также вентилятор может при подключении вообще не запускаться.
Основные узлы вентилятора, которые нужно проверить в первую очередь:
- подшипник;
- электродвигатель.
Крыльчатка обычно самое надежное звено и практически не выходит из строя, если нет постороннего вмешательства (ударов посторонних предметов).
При неработоспособности подшипника ось вращения постепенно начинает смещаться, усиливается давление на вал двигателя, что приводит к характерному свисту.
Электродвигатель может полностью выйти из строя – "сгореть", может произойти внутреннее замыкание или обрыв в обмотке.
Ремонт вентилятора при таких серьезных поломках, как правило, не производится и лучше купить новый вентилятор.
Прежде чем делать вывод о нетрудоспособности самого вентилятора, следует проверить:
- Цельность обмотки вентилятора;
- Проверить подшипники на износ.
Все эти испытания можно легко провести с помощью цифрового мультиметра.
При проведении всех видов диагностических работ обязательно отключайте питание вентилятора.
Наряду с диагностикой неисправностей вентилятора Интернет-магазин Black Chip рекомендует провести комплексный анализ системы охлаждения:
При установке нового вентилятора закручивайте до конца все крепежные элементы.
