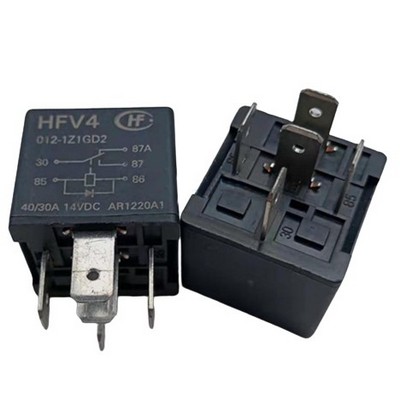

Реле HFV4 012-1Z1GD2 Hongfa 12VDC для машины
Реле HFV4 012-1Z1GD2 Hongfa 12VDC для машины - применение: автомобильная сигнализация, электрические стеклоподъемники, центральный замок, контроль регулировки сиденья, автомобильный кондиционер и т. д.
Характеристики
- Питание управления 12VDC
- Материал контактов AgSnO2
- Сопротивление изоляции 20 МОм
- Максимальное напряжение переключения 14VDC
- Максимальный ток замкнутых контактов 40A
- Максимальный ток переключающих контактов 30А
- Температура эксплуатации -40 - +125 ° C
- Размер 24×26×26 мм
Как проверить автомобильное реле HFV4 012-1Z1GD2 Hongfa 12VDC
Если возникло подозрение, что автомобильное реле неисправно, в первую очередь следует проверить путем внешнего осмотра и прозвания всех соединительных проводов, клемм и других разъемов.
После этого убедитесь, что аккумулятор полностью заряжен.
Проверка автомобильного реле включает 2 этапа:
- Проверка реле без подключения.
- Проверка реле под погрузкой.
Проверка автомобильного реле без подключения питания
Цели этой проверки:
- тестирование работоспособности электромагнитной катушки;
- тестирование силовой цепи.
Для проверки реле требуется исправный заряженный аккумулятор 12VDC напряжением и цифровой мультиметр с функцией прозвонки цепи.
После отключения реле от нагрузки и цепи питания, последовательность действий такова.
- Подсоединить щупы мультиметра в режиме прозвонки к выходу реле (цепи коммутации погрузки);
- Подать питание 12VDC на вход катушки;
- Должен быть слышен щелчок, а мультиметр покажет, что силовая цепь замкнулась.
Если цепь не замкнулась, возможны следующие причины неисправности:
- сгоревшая обмотка катушки;
- внутренний обрыв в автомобильном реле;
- вышла из строя контактная группа (например, подгоревшие контакты).
Проверка реле под погрузкой
Перед подключением реле необходимо убедиться в том, что нагрузка работоспособна и потребляемый ток не превышает максимально допустимый для реле (40A).
Если предохранитель постоянно сгорает, необходимо искать проблему в нагрузке.
Чтобы измерить потребляемый нагрузкой ток, можно воспользоваться токовыми клещами с функцией измерения постоянного тока.
Купить реле HFV4 012-1Z1GD2 Hongfa 12VDC для машины можно, сделав заказ в интернет-магазине Black Chip. Доставка по всей Украине.
