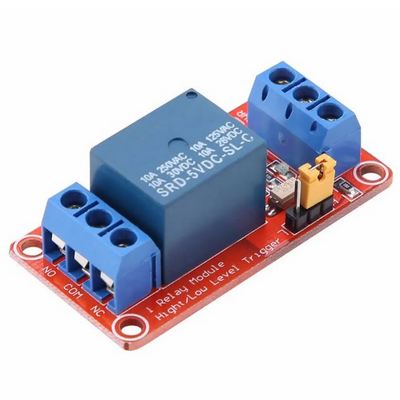

Модуль 1 реле 5В с опторавязкой RelayModule-5V-1-H-L для ARDUINO
Модуль 1 реле 5В с опторавязкой RelayModule-5V-1-H-L для ARDUINO - это одноканальный модуль реле на 5 В, управляемый с помощью контроллера Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic или компьютер.
Предназначен для управления внешними силовыми нагрузками в устройствах (работах) на платформе ARDUINO в случаях, когда требуется гальваническая развязка самой нагрузки и руководящего модуля. Это увеличивает электробезопасность оператора управляющего прибора и устраняет воздействие помех в линиях нагрузки.
Релейный модуль позволяет прибору с питанием 5 В управлять одной нагрузкой напряжением 220 В. Так реализуется 1 канал управления.
Входная часть схемы модуля также нуждается в питании 5 В.
Реле имеет как нормально закрытый, так и нормально отрытый контакт и снабжен диодом защиты, а установленный на модуль светодиод информирует о состоянии реле.
Важно! Включение модуля происходит либо с высоким уровнем напряжения 4,5-6 В, либо с низким уровнем напряжения 0-4 В. Режим работы настраивается установкой перемычки на плате.
Характеристики
- Напряжение питания 5 В
- Потребляемый ток 5 мА
- Максимальный ток потребления 80 мА
- Ток управления 2 - 4 мА
- Сигнал включения выбирается перемычкой
- Количество реле1 шт. (SRD-5VDC-SL-C)
- Максимальный ток нагрузки 10 А
- Напряжение коммутации до 250 В (переменный) и 30 В (постоянный)
- Входной сигнал цифровой логический
- Стандартный интерфейс контроллеров Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL, logic или с компьютера
- Светодиодная индикация состояния реле
- Размер 50x26x18,5 мм
- Вес 21 г
Обозначение выводов модуля
Вывод с меткой «DC+» - плюс питание. На него должно подаваться питающее напряжение 5 В
Вывод с меткой «IN» - сигнал управления
Вывод с меткой «DC-» - общая проволока
ВНИМАНИЕ! При подключении модуля к схеме следует тщательно соблюдать полярность питания. Переполюсовка ведет к выходу модуля из строя без права на дальнейший гарантийный ремонт или замену.
