Модуль TDA7297 стерео аудио усилитель 2 x 15 Вт
Модуль TDA7297 стерео аудио усилитель 2 x 15 Вт - это двухканальный усилитель, который необходим для усиления звукового сигнала. Модуль можно использовать в домашней акустике, автомобиле и т. д.
Усилитель спроектированных на базе микросхемы TDA7297 и других вспомогательных компонентов. Она является двух канальным усилителем мощности. Микросхема имеет 15 выводов и изготовлена в корпусе Multiwatt 15. Общая выходная мощность модуля составляет 30 Вт. Модуль работает в режиме усиления AB.
На плате модуля установлен радиатор, который прикреплен к корпусу микросхемы TDA7297. Данный радиатор имеет хорошую теплопроводность. Для регулирования громкости звука предусмотрен потенциометр сопротивлением 50 кОм.
Микросхема имеет встроенную тепловую защиту и защиту от КЗ (короткого замыкания). Для защиты от искажений сигналов на выходах установлены резисторы и конденсатор.

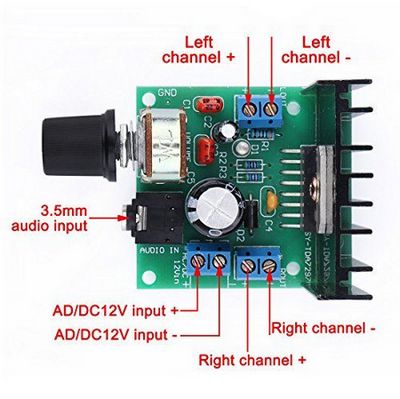

Плата модуля имеет три клемы:
- CH1: левый канал
- CH2: правый канал
- CH3: напряжение питания модуля
Полярность подключения клемм отображена на плате модуля.
Также на плате есть стерео - разъем для подключения управляющего устройства. Подключается устройство с помощью джека 3,5 мм.
Подавать питание на модуль можно от блока питания или другого внешнего источника питания. Диапазон напряжения усилителя составляет от 9 до 15 В (рекомендуемое 12 В).
Технические характеристики модуля:
- Микросхема TDA7297
- Режим работы усилителя AB
- Общая выходная мощность 30 Вт
- Напряжение питания 9 ... 15 В
- Ток покоя 50 мА
- Сопротивление нагрузки 8 Ом
- Диапазон рабочих температур 0 ... +70 ° C
