Стерео аудио усилитель PAM8403 2х3W 5V D-класса

Стерео аудио усилитель PAM8403 2х3W 5V D-класса - это готовая плата усилителя звуковой частоты, которого хватит, чтобы озвучить среднюю комнату. Применяется как конечный усилитель для наушников и маленьких колонок. Данный модуль PAM8403 это малогабаритный, двухканальный усилитель звуковой частоты D-класса. Благодаря небольшим размерам усилитель часто применяют в портативной электронике (планшет, динамики монитора, портативные колонки и т. д.). Также на сайте есть версия данного усилителя с регулировкой громкости.

Плата модуля спроектирована на базе микросхемы PAM8403. Основным преимуществом данной микросхемы: небольшая стоимость и хороший теплообмен микросхемы. КПД усилителя превышает значение обычных усилителей AB - класса и доходит до 90%. Благодаря низкому коэффициенту нелинейных искажений усилитель может воспроизводить качественное звучание при нормированной выходной мощности. Максимальная мощность одного канала модуля составляет 3 Вт на нагрузку сопротивлением 4 Ом.

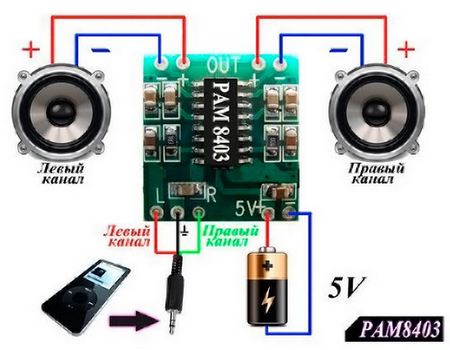

Плата модуля имеет 9 выводов:

• 5V: напряжение питания усилителя от 2,5 до 5,5 В
• -: «земля»
• R: правый канал подключенного устройства
• L: левый канал подключенного устройства
• GND: общий проводу
• OUT L (+, -): левый канал
• OUT R (+, -): правый канал

Питание подается от блока внешнего источника. Диапазон напряжения питания усилителя составляет от 2,5 до 5,5 В постоянного тока. При необходимости к выходам аудио усилителя можно подключить штыревые разъемы для комфортного подключения внешних устройств.

Обратите внимание, что выходы данного усилителя мостовые (выводы используются только парно, соединять друг с другом нельзя).

Технические характеристики:

• Диапазон напряжения питания DC 2,5 - 6,4 В
• Максимальная выходная мощность:
• 4Ом, 5В кг = 10% 3,2Вт
• 8Ом, 5В кг = 10% 1,8Вт
• 4Ом, 5В Кг = 1% 2,5Вт
• 8Ом, 5В Кг = 1% 1,4Вт
• Коэффициент усиления 24 дБ
• Частотная характеристика 20 - 20000 Гц
• Отношение сигнал / шум >80дБ
• Динамический диапазон >90дБ
• Коэффициент гармоник + шум (THD + N)
• (При напряжении питания +5 / 3,6 В, синусоида 1 кГц, 4/8 Ом)
• THD + N 1,0 / 0,5W 0,15%
• THD + N 1,0 / 0,5W 0,11%
• Размеры платы 21x18x3,4 мм
