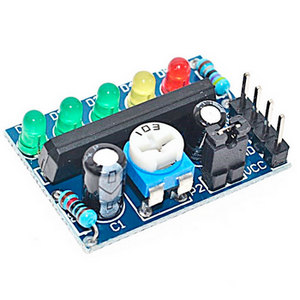

Индикатор уровня сигнала KA2284 модуль
Индикатор уровня сигнала KA2284 модуль - предназначен для светодиодной индикации уровня переменного аналогового сигнала (индикация настройки тюнера, индикация уровня сигнала на линейном выходе, индикация выходной мощности, индикатор питания, индикация уровня заряда аккумуляторов или батарей и т. п.). Индикатор отлично подойдет для металлоискателя Пират и других аналогичных приборов со звуковой индикацией, но не имеют световой.
В зависимости от уровня сигнала будут светиться светодиоды D1 - D3 (зеленые), D4 (желтый), D5 (красный), согласно D1 - D3 небольшой или нормальный уровень сигнала, D4 - пороговый уровень, D5-максимальный.
Для регулирования уровня сигнала на плате индикатора является резистор подстройки RP1. Также на плате индикатора размещен джампер P2, сняв который, можно перевести плату в режим работы с переменным током. LED индикатор уровня сигнала / заряда KA2284 имеет один 4-пиновый штыревой разъем, с расстоянием между контактами 2,54 мм. Питание индикатора может осуществляться от любого источника постоянного тока с напряжением 3,5 - 15 В.
Характеристики
