Модуль усилителя низкой частоты TDA2030A
Модуль усилителя низкой частоты TDA2030A - предназначен для получения высококачественного выходного звукового сигнала средней мощности. Данный усилитель можно использовать для построения сабвуфера или конструирования аудио техники.

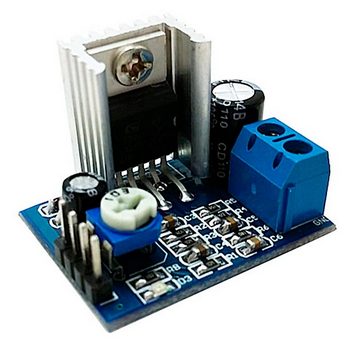

Плата модуля усилителя спроектирована на базе микросхемы TDA2030A от компании ST Microelectronics. Микросхема TDA2030A имеет 5 выводов и выполнена в корпусе «Pentawatt». Микросхема предназначена для усиления звуковых сигналов систем Hi-Fi мощность, которых составляет до 18 Вт. Пиковое значение выходного тока составляет 3,5 А. В данном модуле микросхема используется как УНЧ (усилитель низкой частоты) класса AB. Микросхема имеет низкий коэффициент нелинейных искажений, поэтому усилитель может воспроизводить хорошее звучание. Также микросхема имеет встроенную теплозащиту (отключается при 145 ° C) и защиту от КЗ (короткое замыкание). Для теплообмена в корпус микросхемы прикреплен радиатор. При необходимости его можно легко заменить на другой радиатор. На плате модуля есть резистор с помощью которого можно регулировать уровень громкости.
Для подключения внешних устройств к модулю усилителя используются штыревые разъемы, а для вывода сигнала, динамик необходимо подключить к клеммникам (полярность клеммников отображена на плате):
- VCC: питание напряжением от 6 до 12 В
- GND: общий провод («земля»)
- IN: входной сигнал
- OUT: выходной сигнал
Подача питания осуществляется от внешнего источника питания. Диапазон рабочего напряжения питания составляет от 6 до 12 В. О наличии питания платы сигнализирует светодиод POWER, который подключен к шине питания усилителя.
Технические характеристики усилителя
