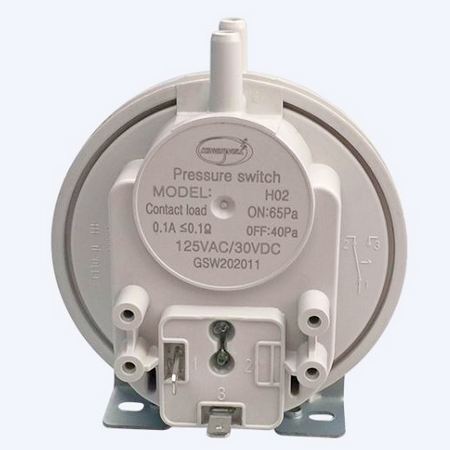

Пресостат Kingswell H02 65/40Pa для котлів Ariston Beretta Sime
Пресостат Kingswell H02 65/40Pa для котлів Ariston Beretta Sime - це диференціальне реле тиску диму, контролює процес димовидалення вентилятором в газовому котлі.
Характеристики
- Перепад тисків для роботи датчика тиску 65/40 Pa
- Мінімальний тиск повітря 0,9 mbar
- Максимальний тиск повітря 10 mbar
- 1 mbar = 100 Pa
- Максимальна напруга комутації контактів 125 В
- Максимальний струм контактів 0,1 А
- Розмір клем для підключення проводів 4,8 мм
- Діапазон робочих температур -40 ° C до +100 ° C
Реле тиску диму (пресостат) призначений для контролю роботи витяжної труби та вентилятора.
Пресостат (або диференціальне реле тиску диму) контролює роботу вентилятора газового котла, процес димовидалення. Крім цього, пресостат дає дозвіл на роботу пальника. Цей датчик являє собою плоский корпус, внутрішній об'єм якого розділений чутливою мембраною, до якої приєднаний трьох контактний мікроперемикач. Y-подібна трубка служить для відведення конденсату. У корпусі пресостату на мембрану впливає, з одного боку, атмосферний тиск повітря, а з іншого — тиск димових газів, що викидаються вентилятором. Таким чином, об'єднуються два імпульси тиску (негативний і позитивний).
Під час нормальної роботи пальника працює вентилятор, який створює тиск, впливаючи при цьому на мембрану, яка переміщаючись, змінює стан мікроперемикача з нормально розімкнутого у стан нормально-замкнутого. Під час запуску котла мікропроцесор подає напругу на контакти реле вентилятора, включаючи його в роботу. Після запуску вентилятора діафрагма реле тиску змінює своє положення, по ходу перемикаючи контакти мікроперемикача. Замикаються контакти 1 і 3. Мікропроцесор переходить до розпалу й контролю полум'я. Після закінчення роботи котла контакти реле повинні повернутися у вихідне положення (контакти 1 і 3 розімкнені).
