Пресостат JAMIN QC 21-5-21 SO2-JM 39/55Pa для газових котлів
Пресостат JAMIN QC 21-5-21 SO2-JM 39/55Pa для газових котлів - це диференціальне реле тиску диму, контролює процес димовидалення вентилятором в газовому котлі.
Характеристики
- Перепад тисків для роботи датчика тиску 39/55 Pa
- Мінімальний тиск повітря 0,9 mbar
- Максимальний тиск повітря 10 mbar
- 1 mbar = 100 Pa
- Максимальна напруга комутації контактів 250 В
- Максимальний струм контактів 0,1 А
- Розмір клем для підключення проводів 4,8 мм
- Діапазон робочих температур -40 ° C до +100 ° C
Для газових котлів: Sky, Weller, Nobel, Reins, Solly, Zoom, Expert, Selena, Rocterm, Гретта, Геліос.
Пресостат – реле тиску повітря або диму – це запчастина навісного газового котла традиційного типу.
Даний пристрій може бути використаний також і в газових колонках - універсальне комплектуюче багатогранного призначення, що схильне для функціональності в більшості марок газового обладнання з примусовим димовидаленням.
Завдання пресостату полягає у контролі роботи вентилятора. Пластикові відведення реле тиску повітря приєднані за допомогою силіконових трубок до корпусу турбіни котла, металеві контакти підключаються до електронної плати апарата, яка реєструє замикання контактів та інформує вентилятор для запуску в роботу.
Пресостат виконує два виміри:
- Перевірка розімкнутих контактів спочатку.
- Контакти замкнуті після початку роботи турбіни (якщо турбіна працює в штатному режимі).
- Далі відбувається повний контроль функції димовидалення.
Конструкція пресостата котла виконана заводом на тиск спрацьовування OFF/ON – 39/55 Pa.
Діапазон спрацьовування ефективно експлуатується у численних моделях котлів та газових водонагрівачах різних брендів, що розповсюджені на ринку України газового обладнання.

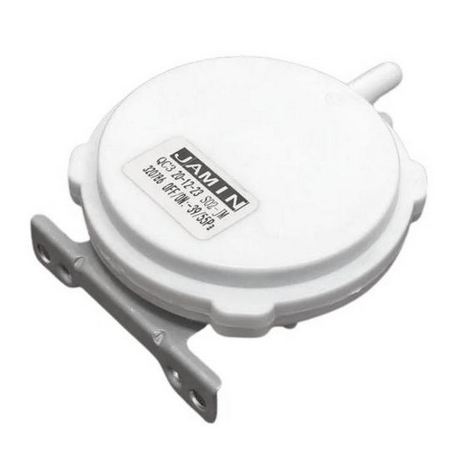

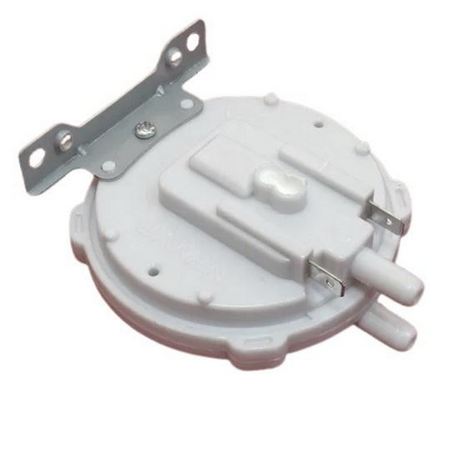

Будова виробу димовидалення виготовлена з пластикового корпусу білого кольору, є металева кріпильна планка для фіксації на штатному місці.
Двоконтактний мікроперемикач розташований всередині конструкції, там розташована тонка високочутлива гумова мембрана, що реагує на тиск повітря.
Виробник: Китай.
