Контролер заряду-розряду BMS 3-х Li-Ion 18650 HX-3S-FL10A 11.1-12.6V 10A

Контролер заряду-розряду BMS 3-х Li-Ion 18650 HX-3S-FL10A 11.1-12.6V 10A - BMS (Battery Management System) – система управління батареєю, яка призначена для контролю стану акумуляторів, управління процесом заряду/розряду батареї тощо.

До модуля HX-3S-FL10A можна підключити одночасно три акумулятори (18650). Особливостями даного контролера заряду є захист від короткого замикання і захист від перезаряду. Також особливістю модуля є відключення подачі живлення для акумуляторів при досягненні максимальної напруги хоч однієї батареї. Максимальний робочий струм BMS контролера становить 10 А, а струм спокою досягає до 10 мкА.

Відключення заряду акумулятора відбувається при досягненні напруги 4,25 - 4,35, а розряду при зниженні напруги до 2,3 - 3,0 В.

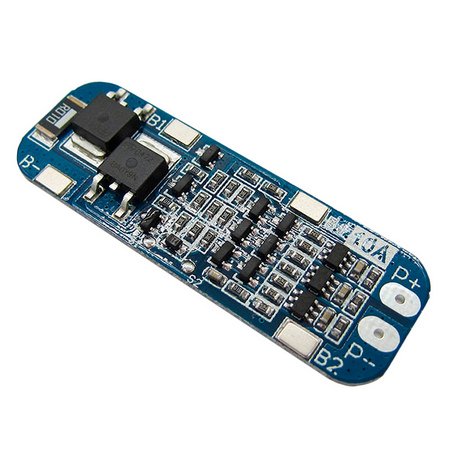

Модуль контролер заряду-розряду акумуляторів HX-3S-FL10A має 6 виводів:

B+: полюс акумулятора
B-: мінус акумулятора
B1: середня точка складання 1 та 2 акумуляторів
B2: середня точка складання 2 та 3 акумуляторів
P-: мінусова клема заряду/розряду
P+: плюсова клема заряду/розряду

При перевищенні максимального допустимого значення напруги живлення контролер заряду активує режим «захисту». Щоб відновити роботу модуля, необхідно знову подати напругу на вхід плати BMS або почекати деякий час, поки контролер заряду не відключить захист автоматично.

Діапазон напруги живлення модуля становить від 11,1 до 12,6 В. Для заряду можна використовувати перетворювач напруги, що підвищує, з обмежувачем струму. Зверніть увагу, що модуль не є зарядним пристроєм.

Технічні характеристики модуля:

• Модель HX-3S-FL10A

• Максимальна напруга заряду акумулятора, 4,25 ... 4,35 В
• Напруга розряду акумулятора, 2,3 ... 3,0 В
• Напруга живлення 11,1 ... 12,6 В
• Максимальний робочий струм 10 А
• Розміри модуля 53х17х4 мм
