Модуль XL4015 5A DC-DC понижуючий перетворювач 8-36V/1.25-32V

Модуль XL4015 5A DC-DC понижуючий перетворювач 8-36V/1.25-32V - це регульований перетворювач, який змінює значення вихідної напруги постійного струму. Даний блок можна використовувати для зарядного пристрою для літієвих акумуляторів, блоку живлення, живлення потужних світлодіодів і т. д.

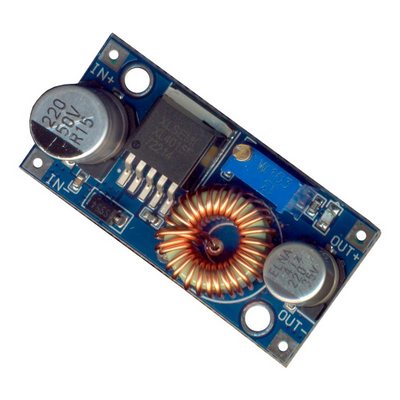

Плата конвертера напруги спроєктована на мікросхемі XL4015, яка має 5 виводів та виготовлена в корпусі «TO263-5L». Також на платі перетворювача розташовані 2 твердотільних (полімерних) конденсатори, які забезпечують малу пульсації напруги, і збільшують термін служби конвертера. Регулювання вихідної напруги постійного струму здійснюється за допомогою підлаштування резистора опором 10 кОм. Максимальне значення струму навантаження становить 5 А, а ККД (коефіцієнт корисної дії) до 95%. Якщо значення вихідного струму становить понад 3 А необхідно встановити радіатор на корпус мікросхеми. При монтажі радіатора, необхідно дотримуватися ізоляції струмопровідних частин від тепловідводу. Частота перетворення становить 170 кГц.

Мікросхема модуля має захист від КЗ (короткого замикання) і перегріву (спрацьовує при температурі вище 125 ° C). Також модуль має функцію обмеження струму.

На платі модуля розташовані 4 контакти для підключення джерела живлення і зовнішнього пристрою до перетворювача:

• IN +: вхідна напруга живлення 8 - 36 В
• IN -: «земля»
• OUT +: вихідна напруга живлення 1,25 - 32 В
• OUT -: «земля»

Живлення для модуля підключати від зовнішнього джерела. Діапазон вхідної напруги живлення модуля становить від 8 до 36 В, а вихідної напруги від 1,25 до 32 В. Підключення вхідної напруги на плату сигналізує світлодіод.

Технічні характеристики модуля:

• Мікросхема XL4015
• Вхідна напруга 8 ... 36 В
• Діапазон регулювання вихідної напруги 1,25 ... 32 В
• Максимальний струм навантаження 5 А
• Частота перемикання 170 кГц
• Пульсація вихідної напруги 50 мВ
• ККД 95%
• Робоча температура -40 ... +85 ° C
• Розміри модуля 54х24х18 мм
