Підвищуючий перетворювач DC-DC 1200Вт з регулюванням напруги та струму

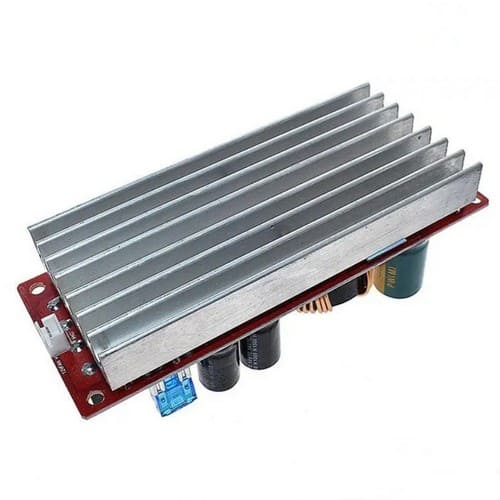

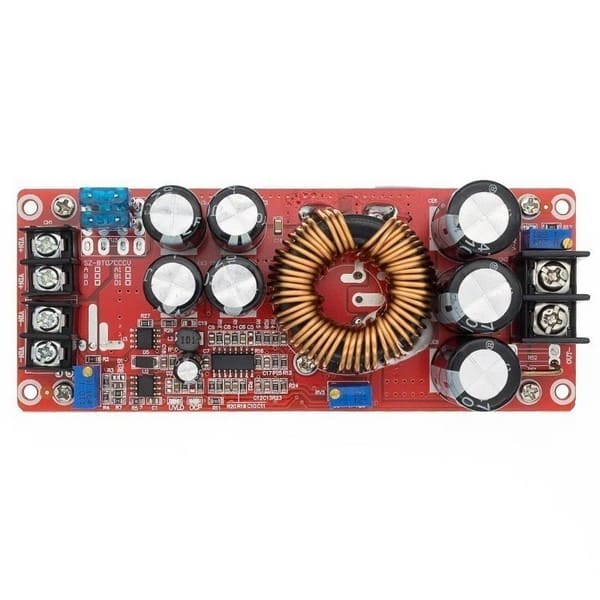

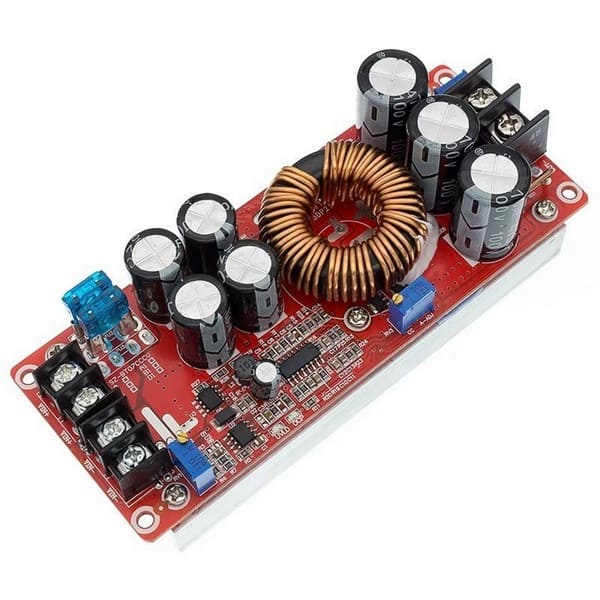

Підвищуючий перетворювач DC-DC 1200Вт з регулюванням напруги та струму - це високоефективний перетворювач, що підвищує, з вхідною напругою 10 - 60 В і вихідною напругою від 12 - 80 В. На перетворювачі розміщений радіатор. На платі встановлені потужні електролітичні конденсатори для згладжування пульсацій ККД до 95%. Також на платі встановлені потенціометри для регулювання вихідної напруги та струму. Запобіжник використовується для захисту від короткого замикання.

При використанні живлення від акумулятора більше не турбуйтеся про пошкодження модуля живлення та акумулятора через їх розряд.

Підвищуючий перетворювач DC-DC 1200Вт з регулюванням напруги та струму має максимальний вхідний струм 20 А. Вихідна потужність залежить від вхідної напруги. Чим вища вхідна напруга, тим вища потужність. Наприклад, при вхідній напрузі 12 В і струмі 20 А потужність становить 240 Вт, а при вхідній напрузі 24 В і струмі 20 А потужність становить 480 Вт. Це максимальна потужність. Через обмежену площу для охолодження, будь ласка, встановіть 12-вольтовий вентилятор для охолодження при перевищенні вхідного струму 10 А або вихідного струму 10 А.

Параметри

• Вхідна напруга 10-60 В постійного струму
• Вхідний струм 20 А (максимальний). У разі перевищення 10 А рекомендується використовувати вентилятор для охолодження
• Вихідна напруга регульована від 12 до 83 В
• Вихідний струм 18 А (максимальний). У разі перевищення 10 А рекомендується посилити охолодження вентилятором
• Діапазон постійного струму від 0,5 до 18 А (±0,3 А)

Вихідна потужність

Дорівнює вхідній напрузі, помноженій на 20 А, (наприклад: при вхідній напрузі 12 В і струмі 20 А потужність становить 240 Вт, при вхідній напрузі 24 В і струмі 20 А потужність становить 480 Вт, при вхідній напрузі 36 В і струмі 20 А потужність складає 720 Вт.)

Захист:

• Захист від зворотного підключення: вбудований потужний MOSFET зі струмом 150 А, тому ви можете безпечно підключати його у зворотному напрямку на тривалий час.
• Захист від низького заряду акумулятора: є можливість налаштування напруги від 9 до 50 В, щоб запобігти розряду акумулятора до небажаного рівня.
• Захист від перевищення вхідного струму: автоматичний захист активується, якщо вхідний струм перевищує 2 А, джерело живлення не підвищує напругу, що робить використання безпечним.
• Захист від короткого замикання: на вході є запобіжник на 30 А, також є подвійний захист від короткого замикання для забезпечення безпеки під час використання.

Регулювання напруги: при відключеному навантаженні повертайте регулятор "CV V-ADJ" за годинниковою стрілкою, щоб збільшити напругу, і проти годинникової стрілки, щоб зменшити напругу. Врахуйте, що через велику ємність вихідного конденсатора реакція при переході від високої напруги до низького може бути повільною. Рекомендується проводити регулювання з меншими кроками.

Регулювання струму: Поверніть регулятор "CC A-ADJ" проти годинникової стрілки приблизно на 30 оборотів, щоб встановити мінімальний вихідний струм. Під'єднайте навантаження і повертайте регулятор "CC A-ADJ" за годинниковою стрілкою до досягнення бажаного струму. Для заряджання акумулятора під'єднайте його до виходу після повного розряду та повертайте регулятор "CC A-ADJ" до досягнення бажаного струму. При зарядці акумулятора необхідно використовувати повністю розряджений акумулятор для точності, оскільки чим більше залишилося заряду в акумуляторі, тим менший зарядний струм. (Вихідний струм за замовчуванням налаштований на 3 А)

Налаштування захисту від низької напруги акумулятора: Наприклад, налаштування захисту для 12-вольтового акумулятора. Під'єднайте напругу 10 В до входу модуля живлення та використовуйте викрутку для налаштування регулятора "RV1" (поворот за годинниковою стрілкою збільшить рівень захисної напруги, проти годинникової стрілки зменшить його) доти, доки не загориться індикатор "UVLO". Тепер захисна напруга для низького рівня акумулятора становить 10 В. Коли напруга акумулятора падає до 10 В, модуль живлення не буде вмикатися (вхідна напруга дорівнює вихідному).

Області застосування:

1. Самостійне створення стабілізованого джерела живлення з вхідною напругою 10 В і регульованою вихідною напругою від 12 до 83 В.
2. Живлення вашого електронного пристрою з встановленою вихідною напругою, що відповідає вашій системі.
3. Використання автомобіля для живлення ноутбука, КПК або інших цифрових пристроїв.
4. Створення мобільного джерела живлення для ноутбука високої потужності: з великим акумулятором 12 В дозволяє використовувати ноутбук скрізь, де ви знаходитесь.
5. Стабілізація сонячної батареї.
6. Заряд акумулятора, літій-іонної батареї та інших типів батарей.
7. Живлення високопотужних світлодіодних ламп.
8. Скрізь, де потрібна потужність до 1200 Вт.

Підключення:

• VIN+: вхідна напруга (+) (від 10 до 60 В)
• VIN-:  вхідна напруга (-)
• OUT+: вихідна напруга (+)
• OUT-:  вихідна напруга (-)
