Модуль для PowerBANK з LED дисплеєм з трьома портами USB 5V 2.4A

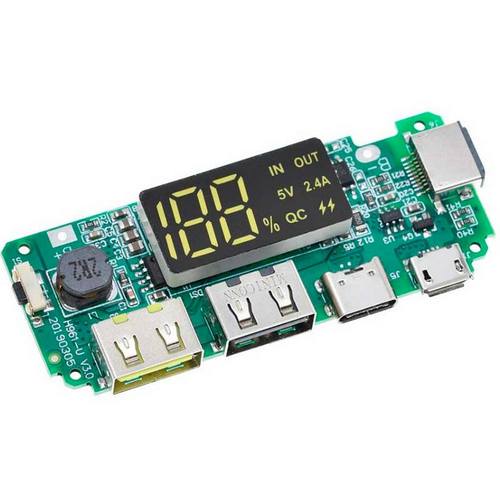

Модуль для PowerBANK з LED дисплеєм з трьома портами USB 5V 2.4A - це електронна плата для мобільного зарядного пристрою, що містить перетворювачі для двох виходів 5В з максимальним струмом 2x2,4А, схему зарядки від Micro/Type-C/Lightning USB 5В, вбудований LED-індикатор для відображення відсотка заряджання.

Особливості:
Плата має функції захисту: від перевищення зарядки за напругою, від перерозряду за напругою, захист від перевантаження струмом.
Цей інтелектуальний пристрій при досягненні максимальної напруги заряду автоматично припиняє зарядку, має стабілізацію вихідної напруги та обмеження вихідного струму, що робить безпечною зарядку смартфонів, планшетів та інших мобільних пристроїв.

Технічні характеристики:

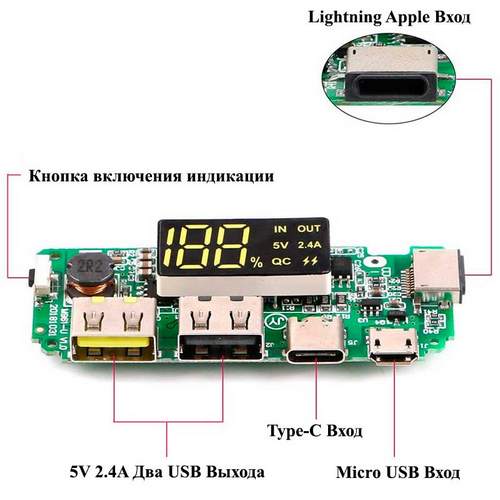

• Micro/Type-C/Lightning USB вхід: 5 В 1A
• USB Вихід: 5 В 2.4A / 5 В 2.4A (Dual USB інтерфейс)
• Тип батарей, що підключаються: літій-іонні акумулятори 3,7В (18650, 1-6шт паралельно)
• Розмір плати: 65х25 мм
• Вага 10,8 грам

Інструкції з встановлення:

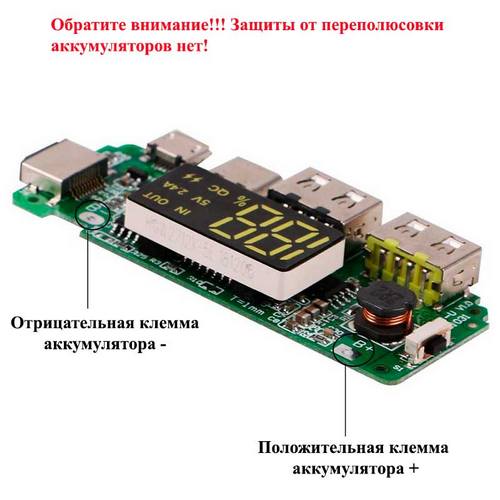

Друкована плата підключається до акумуляторів клемами Bat+ та Bat-, для увімкнення використовуйте довге або подвійне натискання на кнопку. Зверніть увагу!!! Захист від переполюсування акумуляторів немає!

При паралельному підключенні акумуляторів використовуйте акумулятори з однаковими параметрами ємності та напруги!

При підключенні не допускайте торкання елементами батарей - країв друкованої плати, щоб уникнути короткого замикання та виходу плати з ладу.

У комплект поставки входить одна плата мобільного блоку живлення з функцією зарядного пристрою.

Параметри індикації:

Світлодіодний індикатор відображає поточний заряд акумулятора під час заряджання.
Під час розряджання світлодіодний цифровий екран відображає поточне живлення, індикація дисплея зберігається приблизно на 30 секунд (двічі натисніть кнопку, щоб продовжити відображення інформації на дисплеї).
Схема забезпечить точну індикацію заряду батареї після повної зарядки та розряду.

Захист від перезаряду
Виявлення напруги перезаряду: 4,20 ±0,05 В
Вихідна напруга відновлення заряду: 4,10 ±0,05 В

Захист від перевантаження
Виявлення напруги перерозряду: 3,0 ±0,10 В
Вихідна напруга поновлення розряду: 3,10 ±0,10 В

Захист від короткого замикання
Час затримки виявлення короткого замикання: <50μS
Умови поновлення роботи: Відключення навантаження
