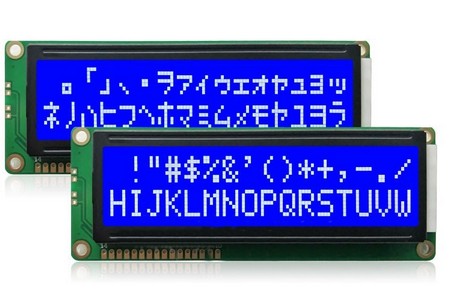

Дисплей LCD1602B-2 122х44мм великі символи кирилиця

Дисплей LCD1602B-2 122х44мм великі символи кирилиця - це відмінний вибір для створення різних проєктів. Перше, що радує - низька ціна. Друге - наявність готових бібліотек під Arduino. Третє - наявність різних модифікацій дисплея, які виготовляються з різними підсвічуваннями (блакитна, зелена).

Регулюється контрастність дисплея за допомогою виводу VO. Для зміни яскравості необхідно до такого виводу підключити потенціометр опором 10 кОм. Центральний вивід потенціометра A0 підключається до виводу VO РК-дисплея, один з виводів до "землі", а інший до джерела живлення напругою 5 В.

Підключати дисплей до платформи Arduino або інших мікроконтролерних пристроїв можна за допомогою послідовного інтерфейсу I2C або на пряму.

Характеристики:

• Тип контролера SPLC780D
• Дисплей 16 символів у 2 рядки
• Напруга живлення 5 В
• З підтримкою кирилиці
• Синє підсвічування
• Білі символи
• Розмір дисплея 122х44х13 мм

Інтерфейс:

1 - VSS: GND (земля)
2 - VDD: DC +5V живлення
3 - V0.: ЖК контрасту
4 - RS: Інструкція / дані Вибір регістру; RS = 0: Інструкція регістр; RS = 1: регістр даних
5 - RW: Читання / запис вибір
6 - Е: Включення сигналу; Активний, коли на високому рівні перетворюється в низькому рівні
7 ~ 14: Лінії введення / виводу даних; 8-біт: D0 ~ D7
15 - Підсвітка: +
16 - Підсвітка: -
