Реле твердотільне SSR-40AA керування змінним струмом

Реле твердотільне SSR-40AA керування змінним струмом - використовують для комутації нагрівальних елементів, двигунів, трансформаторів, ламп, зварювальних апаратів та інших пристроїв.

Для використання реле потрібно включити його в ланцюг з робочою напругою 24 - 480 В змінного струму, яку потрібно комутувати, клемами «1» і «2» (полярність не має значення). Потім до клем «3» і «4» (не дотримуючись полярності) потрібно підключити керуючий сигнал змінного струму з напругою 80 - 250 В на включення / вимикання реле.

Якщо на реле подається керуючий сигнал, то повинен світитися червоний світлодіод, який знаходиться на корпусі реле.

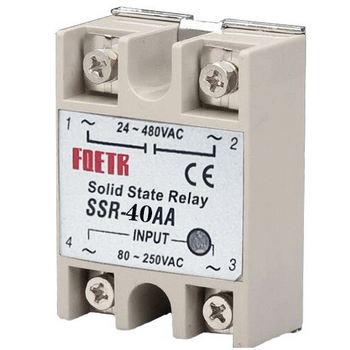

На корпусі однофазного твердотільного реле SSR-40AA є чотири клеми затиску.

Клеми «1» і «2» використовуються для комутації електричних ланцюгів. Клеми «3» і «4» використовуються для підключення до реле сигналу змінного струму.

Твердотільні реле мають наступні переваги перед електромеханічними:

• відсутність іскор і електричної дуги при комутації
• гальванічна розв'язка входу і виходу
• малі розміри
• відсутність брязкоту контактів
• істотно менший рівень електромагнітних перешкод
• має істотно більший ресурс і не вимагає профілактичних робіт в процесі експлуатації
• високу швидкодію
• невеликі розміри та хорошу тепловіддачу

Опис товару

• Тип АС - AC
• Максимальний струм 40A
• Вихідна напруга 24 - 480VAC
• Метод керування Комутація під час переходу струму через нуль
• Струм витоку в вимкненому стані ≤5mA
• Керуюча напруга 80 - 250VAC
• Струм спрацьовування 5 мА/110 В
• Міцність ізоляції 2500VAC
• Опір ізоляції 500MΩ / 500VDC
• Робочий діапазон температур -30 - +75 ° C
• Тип реле твердотільне
