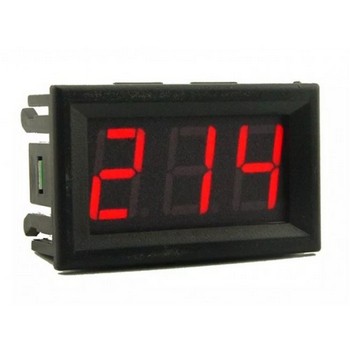

Вольтметр цифровий DSN-DVM-568AC модульний 70-500VAC червоний
Вольтметр цифровий DSN-DVM-568AC модульний 70-500VAC червоний - це цифровий вольтметр змінного струму, який призначений для вимірювання напруги в домашній освітлювальній мережі або промисловій мережі змінного струму. Діапазон вимірювання становить від 70 до 500 В. Усередині вольтметра використовується схема зниження напруги за допомогою конденсатора. Вольтметр призначений лише для вимірювання синусоїдальної напруги.
Використання цифрового вольтметра змінного струму не рекомендується для вимірювання напруги прямокутних або модифікованих хвиль, наприклад, у випадку інверторів, електронного регулювання швидкості, регулювання яскравості за допомогою тиристорів, джерел безперебійного живлення (ДБЖ) або інших схем, що містять високочастотні компоненти.
Важливо враховувати, що схема зниження напруги за допомогою конденсатора всередині цифрового вольтметра змінного струму призначена спеціально для синусоїдальної напруги, яка є стандартною для більшості домашніх і промислових мереж змінного струму.
Технічні характеристики
- Напруга вимірювання 70 - 500VAC
- Не потребує окремого живлення
- Мінімальна роздільна здатність 1 В
- Струм споживання ≤20mA
- Розмір дисплея 0,56"
- Колір дисплея LED червоний
- Частота оновлення 300mS / раз
- Точність вимірювання 1%
- Робоча температура від -20 до +65 ° C
- Розмір пристрою 48×29×22 мм
- Розмір монтажного отвору 46х27 мм
- Вага 18 г
Дисплей призначений для відображення значення поточної напруги. Дана модель вольтметра має зелене підсвічування. Діапазон вимірювання напруги знаходиться в межах від 70 до 500 В. Похибка вимірювання складає близько 1%. Завдяки малим розмірам, цифровий вольтметр можна монтувати в різні пристрої.
Підключається цифровий вольтметр до вимірюваної електричного кола за допомогою 2 проводів.
Призначення виводів:
- VCC (червоний провід): напруга вимірювання 70 - 500VAC
- GND (чорний провід): «земля»
